Sdílení modelů jako soubory typu STEP242 (2025 FD01)

Když aktivujete doplňkový modul SOLIDWORKS MBD, mohou uživatelé 3DEXPERIENCE sdílet díly nebo sestavy jako soubory typu STEP242 v aplikaci 3DDrive. Všechny uživatelské vlastnosti související s danými soubory se zobrazí v dialogovém okně Sdílet v části Uživatelské vlastnosti.

Výhody: Formát souboru STEP242 představuje aktualizaci CAD-neutrálního standardu STEP, která kromě CAD dat zahrnuje i 3D informace o výrobku a jeho výrobě (PMI).

Doplňkový modul SOLIDWORKS MBD nespadá pod žádnou roli. Budete potřebovat samostatnou licenci, kterou jste přidali během instalace v dialogovém okně Instalace doplňkových modulů SOLIDWORKS.

Sdílení modelů jako souborů typu STEP242 v aplikaci 3DDrive provedete takto:

  1. Klikněte na nabídku Nástroje > Doplňkové moduly, vyberte možnost SOLIDWORKS MBD a klikněte na tlačítko OK.
  2. Otevřete díl nebo sestavu a klikněte na nabídku Soubor > Sdílet.

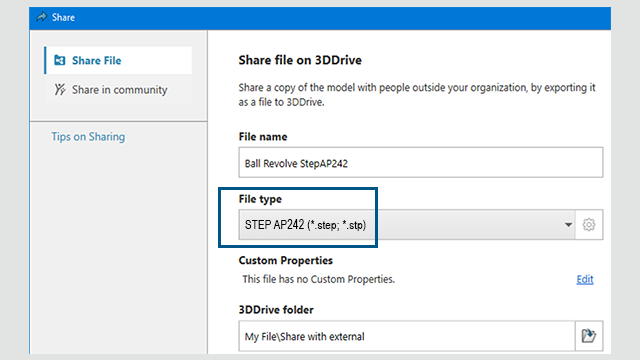

  3. Na záložce Sdílet soubor v části Sdílet soubor na 3DDrive proveďte následující:
    1. Zadejte Název souboru.
    2. V části Typ souboru vyberte možnost STEP242 AP242 (*.step;*.stp).
    3. Volitelné: Chcete-li vybrat z dostupných uživatelských vlastností modelu, klikněte v části Uživatelské vlastnosti na možnost Upravit.

      Vyberte v PropertyManageru možnost Publikovat v STEP242 na 3DDrive uživatelské vlastnosti, které chcete v modelu sdílet, a klikněte na .

      Otevře se dialogové okno Sdílet s externími uživateli. Přejděte ke kroku čtyři.

    4. Klikněte na tlačítko Nahrát.

      Otevře se dialogové okno Sdílet s externími uživateli.

  4. Nastavte možnosti sdílení a klikněte na příkaz Sdílet.

    Systém vás upozorní, že soubor bude nahrán do aplikace 3DDrive.

    Další informace naleznete v části Sdílení souborů v aplikaci 3DDrive.
