Změny v propojení rodič-potomek je možné spravovat a přijmout resp. zamítnout, ať už pocházejí z ECAD nebo z MCAD.
Software CircuitWorks nyní podporuje propojení mezi součástmi a dalšími položkami desky, jako je povolení, zákaz a pokovené a nepokovené díry, při interakci se soubory IDX3.0. Změny v těchto položkách můžete přijmout nebo zamítnout buď z ECAD, nebo z MCAD.
Výhody:
- Možnost přijmout nebo zamítnout všechny související změny v jediném kroku bez ohledu na to, zda aktualizace pocházejí z ECAD nebo z MCAD.
- Při úpravách nadřazených součástí v MCAD se všechny související podřízené položky při exportu do CircuitWorks automaticky aktualizují.
Chcete-li tuto funkci použít, postupujte takto:
- Klikněte na nabídku .

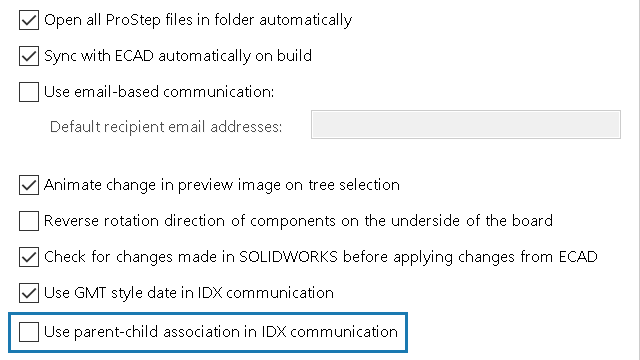

- Vyberte možnost ProStep EDMD a poté Použít v komunikaci IDX asociaci rodič/potomek.
