Přesné informace o přizpůsobení je ve výkresech možné přidat přímo ke kótám. Takto se zlepší proces návrhu automatickým načtením hodnot přizpůsobení děr a hřídele. Načte hodnoty z tabulky dat podle vybrané jmenovité kóty.
Začleněním dat přizpůsobení přímo do kót můžete zajistit, aby svázané díly dosažení požadovaného stupně těsnosti či volnosti, dodržení průmyslových norem a zlepšení přesnosti sestavy. Přidání hodnot přizpůsobení ke kótám má následující výhody:
- Automatickým načtením hodnot přizpůsobení díry a hřídele z tabulky dat omezuje ruční výpočty a chyby.
- Umožňuje vám stanovit přesnost přizpůsobení.
- Zaručuje dodržování tříd a reprezentací přizpůsobení podle průmyslových norem, aby byla možná přesná výrobní kompatibilita.
- Poskytuje snadný přístup k možnostem Přizpůsobení prostřednictvím kontextového pásu karet Výkonné kótování a palety Vlastnosti.

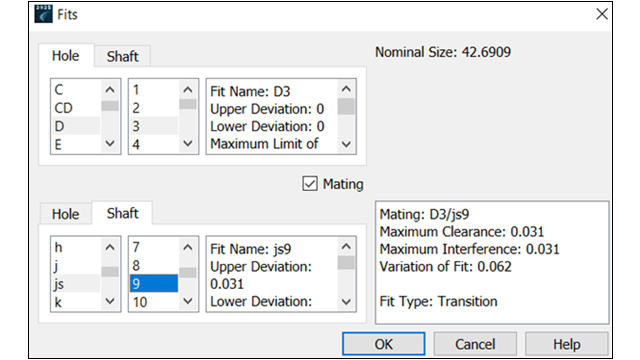

- Umožňuje porovnat přizpůsobení hřídele a díry, vybrat vhodné poznámky a prohlížet hodnoty v dialogovém okně Přizpůsobení.
