Připojení souborů z platformy 3DEXPERIENCE platform (pouze v aplikaci DraftSight Connected) (2025 FD01)

Výkres, obrázek a soubory PDF z platformy 3DEXPERIENCE platform můžete připojit jako odkaz k aktuálnímu výkresu.

Připojení souborů z platformy 3DEXPERIENCE platform provedete takto:

1. Proveďte jednu z následujících operací:
   • V pracovním prostoru Rýsování a popisování klikněte na možnost Připojit > Připojit z 3DEXPERIENCE.
   • Na paletě Odkazy vyberte možnost Připojit z 3DEXPERIENCE.
   • V příkazovém okně napište ATTACHFROM3DEXPERIENCE.

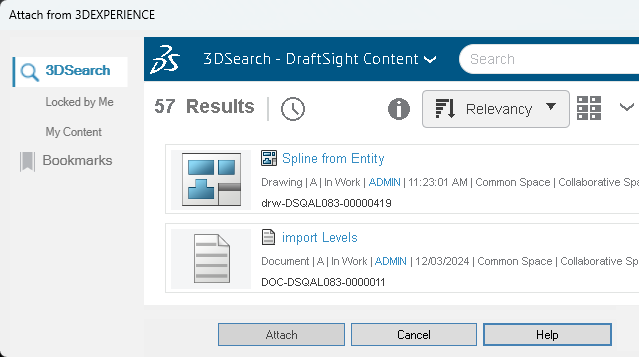

2. V dialogovém okně Připojit z 3DEXPERIENCE vyberte jednu z následujících možností:
   • 3DSearch
   • Uzamčeno mnou
   • Můj obsah
   • Záložky
3. Vyberte soubor, který chcete připojit.
   K vyhledání určitého typu souboru lze použít značky 6WTags.
   Podle typu souboru, který vyberete, se otevře příslušné dialogové okno:

   Typ souboru	Dialogové okno
   Soubor DWG	Připojit odkaz: Výkres
   PDF	Připojit odkaz: Podklad PDF
   DGN	Připojit odkaz: Podklad DGN
   PNG	Připojit odkaz: Podklad obrázku

4. Vyberte soubor, který chcete připojit, a klikněte na možnost Připojit.

   Vybraný soubor se připojí k souboru výkresu.
