Paleta Struktura bloku umožňuje vizualizovat, spravovat a procházet složité hierarchie bloků. Tím zlepšuje efektivitu a organizaci návrhu a typické úlohy.
Struktura bloku je uspořádání vnořených bloků, které tvoří hierarchii. Paleta Struktura bloku zobrazuje vnořené struktury bloků a umožňuje jejich správu.
Paleta přináší následující výhody:
- Vizualizace hierarchie. Pomáhá při práci s velkými a složitými návrhy, které mají velký počet vnořených bloků.
- Poskytuje strukturovaný pohled na organizaci bloků ve výkresu.

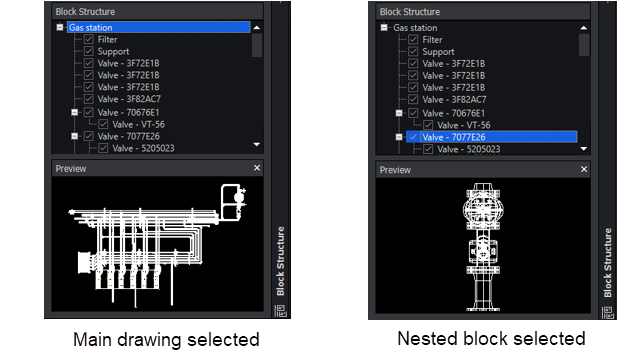

- Zobrazuje vizuální reprezentaci struktury bloku pro vybranou instanci bloku.
- Usnadňuje vytváření a správu hierarchických struktur bloků.
- Zvýrazňuje vnořené bloky v hlavním nebo nadřazeném bloku. Blok může fungovat jako vnořený blok ve více nadřazených blocích. Paleta zobrazuje blok jako vnořený prvek ve všech příslušných strukturách nadřazených bloků.
- Podpora pro struktury vnořené ve vnořených blocích.
- Umožňuje sbalit nebo rozbalit strukturu bloku.
- Nabízí způsob ovládání úrovně detailu zobrazení.
- Umožňuje zobrazit nebo skrýt jednotlivé instance bloků v grafické ploše.
- Poskytuje možnost spravovat viditelnost určitých bloků ve struktuře.
- Správa bloků. Lepší organizace zajišťuje, že CAD výkres je stále koherentní a snáze se s ním pracuje.
- Máte přístup ke vnořeným blokům a můžete je upravovat přímo z palety, což zjednodušuje úpravy, pokud bloky obsahují jiné vnořené bloky. Příkladem je blok okna vnořený v bloku stěny.
- Možnost kopírovat bloky z jedné oblasti výkresu a vložit je jinam při zachování hierarchické struktury. To zjednodušuje proces opakovaného používání konstrukčních prvků a zachování konzistence ve výkresu.
- Možnost přejmenovávat, seskupovat, organizovat nebo odstraňovat bloky na paletě.
- Možnost vnořit blok do jiného bloku ve výkresu.
- Navigace. Tato možnost usnadňuje vyhledání a úpravu určitých prvků v návrhu, což šetří čas a práci.
- Výběrem bloků v paletě můžete procházet výkres.
- Můžete lokalizovat a soustředit se na konkrétní prvky v rámci složitých struktur bloků.
- Možnost přiblížení jednotlivých instancí bloků v grafické ploše.
Postup otevření palety Struktura bloku:
- Na pásu karet klikněte na možnost .
- Klikněte v nabídce na možnost .
- Zadejte BLOCKSTRUCTURE v příkazovém okně.
