Konstrukční čáry (2025 SP3)

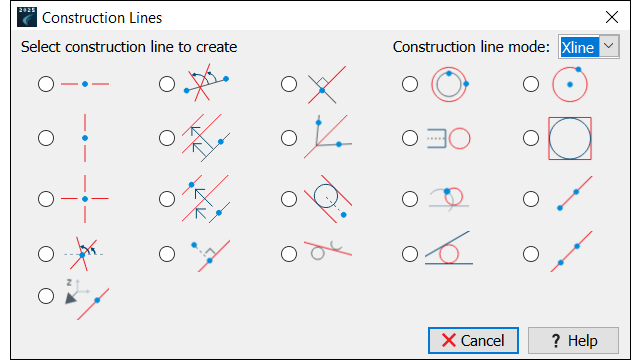

K zajištění komplexního řešení pro vytváření konstrukčních čar ve výkresu je možné použít příkaz AM_CONSTLINES.

Konstrukční čáry jsou referenční vodítka, která během procesu návrhu pomáhají zarovnat, umístit a uspořádat objekty. Tím se zjednodušují komplexní úlohy návrhu, zlepšuje přesnost a posiluje efektivita pracovního postupu. Nabízí několik typu konstrukčních čar včetně paprsků, referenční čar a kruhových čar.

Konstrukční čáry vám umožňují:
  • Vytvářet čáry protažené v jednom či obou směrech do nekonečna nebo kruhové konstrukční čáry umožňující reference na zakřivené geometrie.
  • Zachytávat ke klíčovým bodů (například průsečíkům nebo středovým bodům), aby se zaručilo přesné umístění objektů.
  • Automaticky umísťovat konstrukční čáry na vyhrazenou hladinu (AM_CL), což vám umožní lepší správu díky přizpůsobení, uzamčení a zamrznutí.
  • Omezit ruční výpočty a úpravy výkresu poskytnutím pokročilých konfigurací jako dělení, kolmé čáry a soustředné kruhy.

Příkazy používané s konstrukčními čárami:

Příkaz Popis
AM_CONSTLINES Umožňuje vybrat typ konstrukční čáry.
AM_CONSTSWI Zapíná nebo vypíná režim paprsku.
AM_CONSTSWI_XLINE Vypíná režim paprsku.

Konstrukční čáry se rozšiřují v obou směrech do nekonečna.
AM_CONSTSWI_RAY Zapne režim paprsku.

Konstrukční čáry se rozšiřují do nekonečna pouze v jednom směru.
AM_ERASECL Vymaže vybrané konstrukční čáry.
AM_ERASEALLCL Vymaže všechny konstrukční čáry.
AM_CLINEL Zamkne nebo odemkne hladiny konstrukčních čar.
AM_CLINEO Zmrazí nebo rozmrazí hladiny konstrukčních čar.
AM_CONSTHOR Vytvoří vodorovnou konstrukční čáru.
AM_CONSTHW Vytvoří konstrukční čáru skrz bod stanovením úhlu relativního ke zdánlivé čáře.
AM_CONSTLOT Vytvoří konstrukční čáru, která je kolmá ke stanovené čáře.
AM_CONSTCC Vytvoří kruhovou konstrukční čáru, která je soustředná s vybranou kružnicí nebo obloukem.
AM_CONST_CIRCLE Vytvoří kruhovou konstrukční čáru.
AM_CONSTVER Vytvoří svislou konstrukční čáru.
AM_CONSTPAR Vytvoří konstrukční čáru rovnoběžnou se stávající čárou ve stanovené vzdálenosti od vybrané čáry.
AM_CONSTHM Vytvoří konstrukční čáru, která dělí úhel.
AM_CONSTCCREA Vytvoří kruhovou konstrukční čáru, která reprezentuje horní pohled hřídele nebo díry.
AM_CONSTCIRCLI Vytvoří obdélníkovou konstrukční čáru kolem kružnice.
AM_CONSTCRS Vytvoří kříž konstrukční čáry.
AM_CONSTPAR2 Vytvoří konstrukční čáru rovnoběžnou se stávající čárou a dělící vzdálenost mezi vybranou čárou a stanoveným bodem.
AM_CONSTTAN Vytvoří dvě rovnoběžné konstrukční čáry tečné ke stanovené kružnici.
AM_CONSTC2 Vytvoří kruhovou konstrukční čáru, která používá stanovenou čáru jako kružnici.
AM_CONSTXRAY Vytvoří konstrukční čáry začínající z jednoho bodu a rozšiřující se do nekonečna v jednom směru.
AM_CONSTHB Vytvoří konstrukční čáru stanovením dvou bodů nebo bodu a úhlu.
AM_CONSTLOT2 Vytvoří konstrukční čáru skrz stanovený bod, která je kolmá ke směru.
AM_CONSTTC Vytvoří konstrukční čáry, které jsou tečné ke dvěma stanoveným kružnicím.
AM_CONSTK Vytvoří konstrukční čáru, které je tečná ke dvěma stanoveným čárám nebo kružnicím.
AM_CONSTXLINE Vytvoří konstrukční čáru skrz bod, který se rozšiřuje do nekonečna v obou směrech.
AM_CONSTZ Vytvoří konstrukční čáru ve směru Z.
