Při úpravě vlastních bloků můžete použít omezení kótování. Tímto způsobem můžete ovládat vzdálenost, délku, úhel a poloměr entit. Omezení kótování dále umožňuje omezit vzdálenosti a úhly mezi geometrickými entitami nebo body na entitách.
Pokud například navrhujete desky tištěných spojů, musíte rozmístit elektronické součástky na určitých místech. Je třeba zachovat přesné vzdálenosti a proporce mezi součástkami a zároveň umožnit flexibilitu v jejich individuálních rozměrech. Součástku můžete v rámci vlastního bloku replikovat v různých částech výkresu.
Můžete také upravovat dynamické bloky vytvořené v softwaru AutoCAD s nastaveným omezením kótování. Tím se blok transformuje na CustomBlock v aplikaci DraftSight. Proces převodu rozpozná omezení kótování, aby bylo možné v rámci vlastních bloků provádět přesné úpravy.

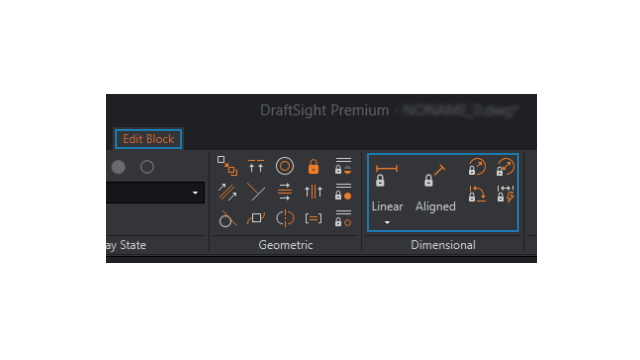

Postup použití rozměrových omezení pro CustomBlocks:
Pokračujte následovně:
- Klikněte na pásu karet na nabídku .
- V nabídce klikněte na možnost .
- Zadejte EDITBLOCK v příkazovém okně.
