Vizuální styly

Software umožňuje reprezentovat 3D modely s určením vzhledu. Příklad: pokud je model ve fázi schematického návrhu, můžete jej konstrukčnímu týmu ukázat se “vzhledem skici” a zákazníkům s “realistickým vzhledem”.

Vzhledy – tzv. vizuální styly – závisí na nastavení, které určuje zobrazení hran, barev a stínování.

V následující tabulce jsou uvedeny výhody vizuálních stylů:
Kompatibilita se softwarem AutoCAD Je zajištěna vizuální konzistence mezi aplikacemi. Pokud v softwaru AutoCAD vytvoříte vizuální styly (např. průhlednost nebo texturu dřeva), můžete stejné styly používat v modelech v aplikaci DraftSight.
Vylepšená vizualizace Pomocí různých možností vykreslování můžete zvolit nejvhodnější styl pro svůj projekt. To zlepšuje vizuální reprezentaci návrhů a tedy i komunikaci a porozumění návrhu.
Zlepšení komunikace Nyní můžete vytvářet realističtější a vizuálně působivější výkresy. To vám pomůže při sdílení návrhů s klienty, zainteresovanými stranami nebo členy týmu, kteří neumí pracovat s technickými výkresy.
Efektivní analýza Návrhy lze nyní analyzovat efektivněji. Můžete například pomocí skrytého vizuálního stylu identifikovat skryté nebo překrývající se prvky ve složitých výkresech.
Prezentace ve vysoké kvalitě Nově můžete zlepšit kvalitu prezentací a návrhů. Návrhy můžete prezentovat v profesionální kvalitě, což zvyšuje jejich působivost.
Nástroje pro přizpůsobení Přizpůsobte si vizuální styly tak, aby vyhovovaly specifickým potřebám. Vizuální reprezentaci návrhů můžete přizpůsobit požadavkům projektu nebo svým osobním preferencím.
Možnosti 3D modelování 3D modely si můžete prohlížet a manipulovat s nimi z různých perspektiv. To umožňuje lépe pochopit prostorové vztahy v rámci návrhu.

Přístup k příkazu VISUALSTYLES:

Pokračujte následovně:

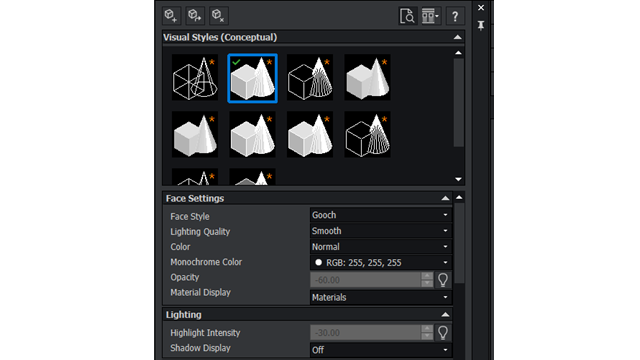

  • Na pásu karet klikněte na panel Zobrazení > Vizuální styly a poté na Vizuální styly > Správce vizuálních stylů.
  • V nabídce klikněte na možnost Zobrazit > Vizuální styly.
  • Zadejte VISUALSTYLES v příkazovém okně.
