Vkládání rodinných tabulek do výkresů (2025 SP1)

Příkaz Tabulka rodiny umožňuje vložit konfigurační data do výkresu.

Parametry tabulky můžete nastavit v nabídce Nástroje > Možnosti > Vlastnosti dokumentu > Tabulky > Rodina . Umístění šablony tabulky rodiny je možné nastavit v nabídce Nástroje > Možnosti > Možnosti systému > Umístění souborů > Zobrazit složky pro > Šablony tabulek rodiny .

Když kliknete dvakrát na buňku v tabulce rodiny a upravíte ji, zobrazí se dotaz, zda chcete zachovat odkaz, aby externí model zdědil provedené změny, anebo zda chcete odkaz přerušit, aby bylo možné hodnotu přepsat. Přerušený odkaz můžete obnovit tím, že buňku vymažete.

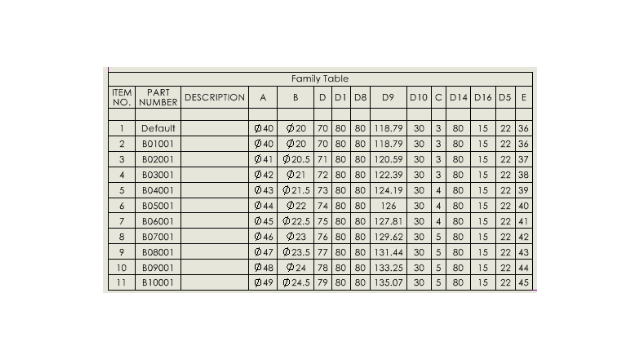

Výhody: Konfigurační data můžete do výkresu vložit rychle, aniž byste potřebovali alternativní řešení. Rodinné tabulky zobrazují variace v konfiguracích dílů a sestav nebo uživatelské vlastnosti ve formě tabulky ve výkresech SOLIDWORKS.

Vložení rodinné tabulky do výkresu:

  1. Klikněte ve výkresu SOLIDWORKS na nabídku Vložit > Tabulky > Rodinná tabulka .
  2. Ve správci PropertyManager:
    1. Vyberte soubor, ze kterého chcete tabulku rodiny vytvořit, a klikněte na tlačítko Další .
    2. Určete nastavení pro definici tabulky rodiny.
    3. Klikněte na .
  3. Klikněte ve výkresu na místo, kam chcete tabulku umístit.

    V nabídce sloupce nebo dialogovém okně pro tabulku rodiny vyberte název sloupce Název kóty. Název je unikátní pro daný výkres. Provedené změny názvů sloupců platí na všechny tabulky rodiny ve výkresu odkazující na stejnou řídicí kótu.

  4. Volitelné: Když kliknete na nabídku Vložit > Položky modelu a vložíte položky do výkresu, zobrazí se oznámení Název kóty v tabulce rodiny. Kliknutím na možnost Nastavit zobrazení kóty si zobrazíte vložené položky s názvy kót z tabulky rodiny.

    Chcete-li přepnout zobrazení vložených položek ve výkresu, můžete také vybrat dané položky a otevřít tak PropertyManager Kóta. Na záložce Hodnota v části Název kóty v tabulce rodiny vyberte možnost Zobrazit jako název v tabulce rodiny; tím si položky zobrazíte s použitím názvů z tabulky. Když výběr této možnosti zrušíte, zobrazí se znovu hodnoty položek.
