Zadání šablony s osou Z orientovanou nahoru

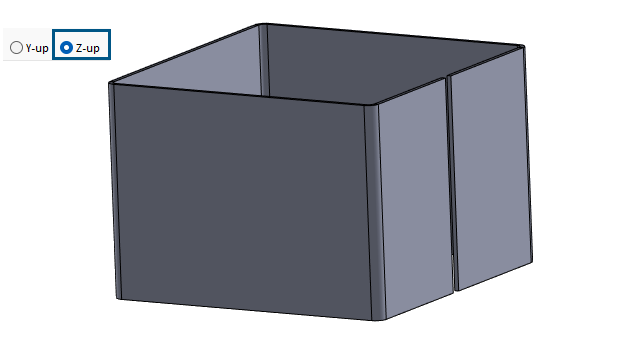

Při vytvoření dílu nebo sestavy můžete vybrat šablonu s osou Z orientovanou nahoru.

Při vytvoření dílu můžete zvolit orientaci osy Y nebo Z nahoru a dále pracovat se šablonou. Ve starších verzích platila v softwaru SOLIDWORKS výchozí orientaci osou Y nahoru.
Nastavení orientace osy Y nebo Z nahoru jsou k dispozici pouze ve výchozích šablonách vytvořených softwarem SOLIDWORKS.

Při vytvoření nového dokumentu SOLIDWORKS můžete zadat výchozí šablonu s osou Z orientovanou nahoru.

Po nové instalaci můžete určit výchozí orientaci v okně Norma jednotek a kót.

Zadání šablony s osou Z orientovanou nahoru při vytvoření nového dokumentu SOLIDWORKS:
  1. Klikněte na možnost Nový (na standardním panelu nástrojů) nebo na nabídku Soubor > Nový.
  2. V dialogovém okně:
    1. Vyberte typ dokumentu, tj. díl nebo sestavu.
    2. Zvolte možnost:
      • Osa Y nahoru. Osa Y je orientována nahoru.
      • Osa Z nahoru. Osa Z je orientována nahoru.
    3. Klikněte na OK.
Zadání šablony s osou Z orientovanou nahoru v okně Norma jednotek a kót:
  1. Otevřete okno Norma jednotek a kót:
    1. Klikněte v pravém dolním rohu grafického okna na hlavním panelu na možnost IPS.
    2. Zadejte jednotky:
      • MKS (metr, kilogram, sekunda)
      • CGS (centimetr, gram, sekunda)
      • MMG (milimetr, gram, sekunda)
      • IPS (palec, libra, sekunda)
    3. Klikněte na příkaz Upravit jednotky dokumentu....
  2. V okně Jednotky a kóty v nastavení Orientace vyberte jednu z možností:
    • Osa Y nahoru. Osa Y je orientována nahoru.
    • Osa Z nahoru. Osa Z je orientována nahoru.
  3. Klikněte na tlačítko OK.
