Popisy DimXpert je možné zarovnat s uživatelsky definovanou rovinou.
Kóty DimXpert mohou být při použití na geometrii s obrysem zakryté. Popisy DimXpert je možné zarovnat jejich přesunutím do vybrané roviny nebo na rovinnou plochu.

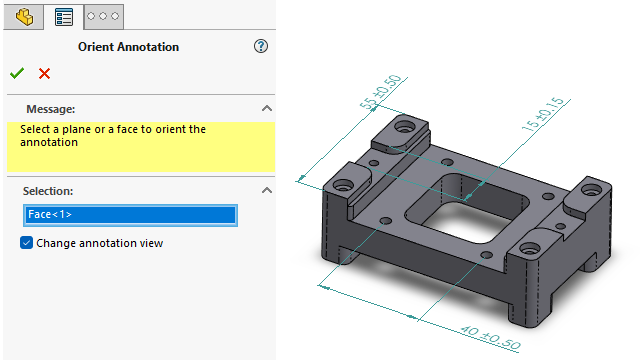

Zarovnání popisů DimXpert na uživatelem definovanou rovinu:
- Klikněte pravým tlačítkem na popis DimXpert a vyberte nabídku .
- Pro zadání nové orientace vyberte v grafické ploše rovinu nebo rovinnou plochu.
- Ve správci PropertyManager vyberte možnost Změnit popisový pohled a přesuňte tak popis do orientovaného pohledu odpovídajícího nové orientaci.
- Klikněte na
.
