Vytváření kót délky u prvků úkosu

Software umožňuje vytvářet kóty délky na prvcích úkosu.

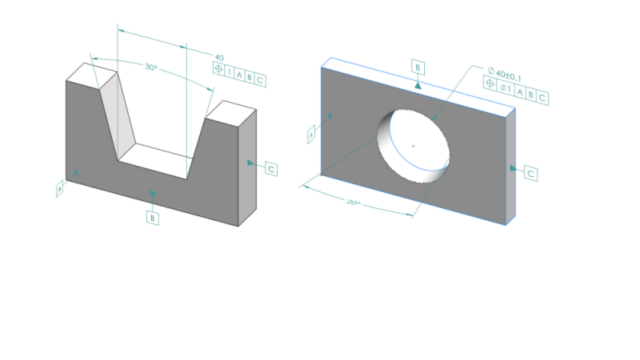

Nástroj DimXpert Kóta velikosti lze použít k vytvoření kót pro prvky úkosu, jako jsou klíny nebo kužely. Kóta obvykle představuje kótu vzdálenosti s tolerancemi. Kóta může být umístěna mezi dvěma hranami zkosených konců nebo kruhovými hranami válce.

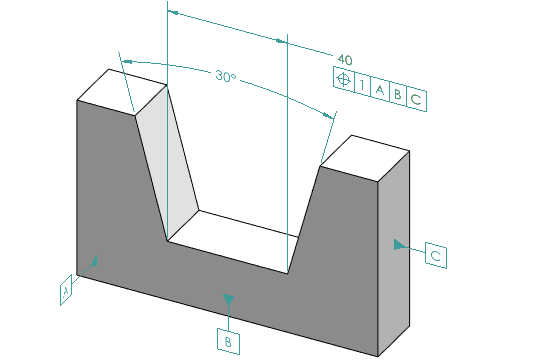

Vytváření kót délky na klínech

Vytváření kót délky na klínech:
  1. Klikněte na ikonu Kóta velikosti (panel nástrojů MBD Dimension) nebo na nabídku Nástroje > MBD Dimension > Kóta velikosti.
  2. Klikněte na plochu jedné z bočních rovin.
  3. V okně pro výběr prvku klikněte na možnost Vytvořit prvek Šířka/výseč .
  4. Klikněte na plochu druhé strany.
  5. Klikněte na plochu koncové roviny, která je rovinou protínající obě strany, a klikněte na .
  6. Umístěte úhlovou kótu.
  7. Klikněte na ikonu Kóta velikosti (panel nástrojů MBD Dimension) nebo na nabídku Nástroje > MBD Dimension > Kóta velikosti.
  8. Klikněte na koncovou rovinu.
  9. Umístěte kótu šířky kliknutím v grafické ploše.
  10. Chcete-li vytvořit popisek pozice, použijte na kótu šířky hodnotu Geometrická tolerance.

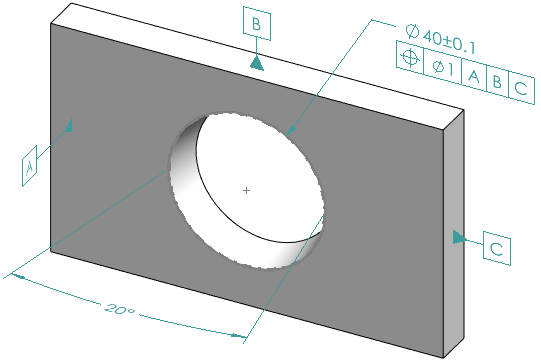

Vytváření kót délky na kuželech

Vytváření kót délky na kuželech:
  1. Klikněte na ikonu Kóta velikosti (panel nástrojů MBD Dimension) nebo na nabídku Nástroje > MBD Dimension > Kóta velikosti.
  2. Kliknutím na kuželovou plochu vytvořte prvek kuželu.
  3. Umístěte úhlovou kótu.
  4. Kliknutím na horní hranu vytvořte prvek protínající kružnice a kótu průměru.

    Viz Nápovědu SOLIDWORKS: Prvky DimXpert.

  5. Chcete-li vytvořit popisek pozice, použijte na prvek protínající kružnice hodnotu Geometrická tolerance.
