Vytvoření dvou samostatných tolerancí polohy pro drážky

U drážek můžete nyní vytvořit dvě samostatné tolerance polohy.

Dvě samostatné tolerance polohy pro drážky vytvoříte takto:
  1. Klikněte na ikonu Kóta velikosti (panel nástrojů MBD Dimension) nebo na nabídku Nástroje > MBD Dimension > Kóta velikosti.
  2. Klikněte na podélnou hranu drážky a kliknutím v grafické ploše umístěte kótu.
  3. Klikněte na .
  4. Potvrďte geometrickou toleranci a toleranci polohy a kliknutím v grafické ploše umístěte toleranci.
  5. Klikněte na .
  6. Klikněte na ikonu Kóta velikosti (panel nástrojů MBD Dimension) nebo na nabídku Nástroje > MBD Dimension > Kóta velikosti.
  7. Klikněte na příčnou hranu drážky a kliknutím v grafické ploše umístěte kótu.
  8. Klikněte na .

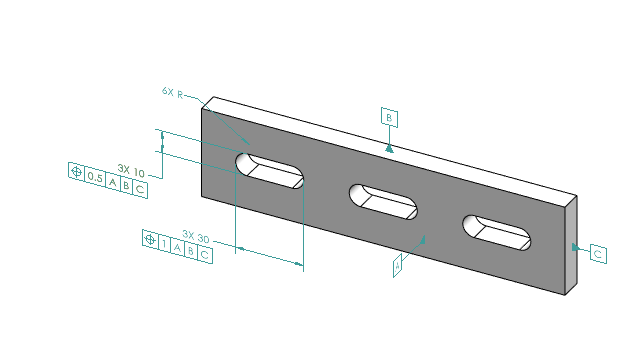

  9. Výběr typu kóty, který chcete použít na prvek (například „6XR“ na obrázku), je popsán v Nápovědě SOLIDWORKS: Práce s PropertyManagerem Kóta.
