Uložení kót DimXpert do prvků knihovny (2025 SP1)

Kóty DimXpert je možné ukládat do prvků knihovny.

Výhody: Kóty DimXpert je možné uložit do dílů prvků knihovny a při použití prvku knihovny v modelu je použít znovu.

Postup uložení kót DimXpert do prvků knihovny:
  1. Na záložce Knihovna návrhů v podokně úloh klikněte na možnost Přidat do knihovny .
  2. Ve správci PropertyManager:
    1. V nastavení Položky k přidání vyberte v grafické ploše nebo ve stromu FeatureManager požadované prvky.
    2. V poli Název souboru zadejte název souboru (výchozím názvem je název dokumentu).
    3. Jako složku Knihovny návrhů vyberte podsložku; tím prvek knihovny přidáte.
    4. Zadejte Popis, který se má zobrazit v místním popisu položky.

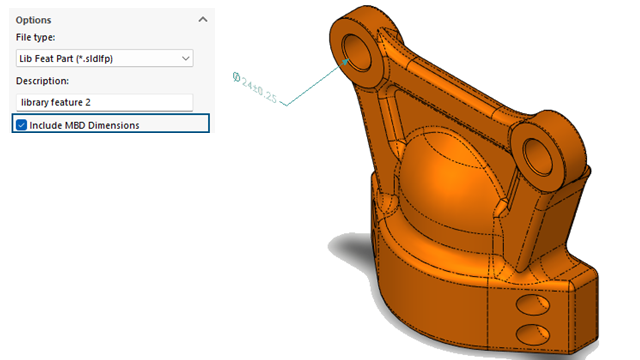

    5. Vyberte možnost Včetně kót MBD a klikněte na možnost .
