Příkaz Segmentovat síť rozpozná více typů ploch a má vylepšené uživatelské rozhraní.
Rozpoznávání dalších typů ploch
Když segmentujete sít, dokáže software kromě rovin a válců rozpoznat plochy, které jsou kónické nebo sférické. Tyto rozpoznané plochy můžete převést na standardní plochy BREP se stejnou geometrickou podmínkou.
Zlepšené uživatelské rozhraní
V PropertyManageru Segmentovat síť je v nastavení Segmentování k dispozici nástroj Tvar plošky
. Tento nástroj vytvoří segmenty seskupením sousedních ploch na základě rozdílu tvarů, což obvykle znamená hranici mezi dvěma oblastmi v modelu použitém k vytvoření souboru sítě.
Když v části
Možnosti vyberete možnost

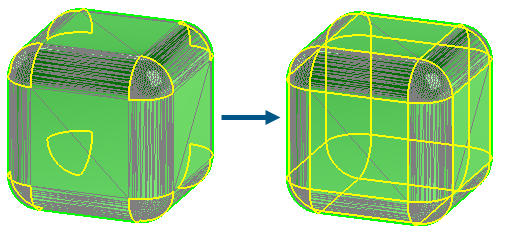

Zobrazit náhled, zobrazí se žlutě náhled hran segmentovaných ploch. V nastavení
Obvod můžete přetažením upravit hodnotu pro upřesnění segmentace ploch.

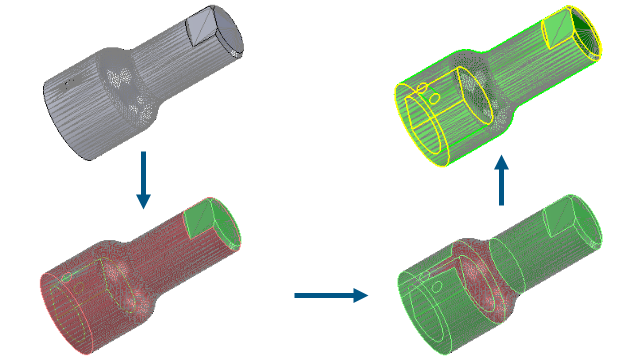

Po spuštění příkazu Segmentovat importované tělo sítě vám vylepšené grafické informace pomohou snáze pochopit, které plochy byly rozpoznány.
Pokud jste model ještě nesegmentovali, pak se zobrazení těl BREP sítě a hybridních těl sítě nezmění.
- Standardní těla BREP a grafická těla jsou volitelně skryta.
- Vybrané plochy jsou zvýrazněny s použitím barvy Vybraná položka č. 1 zadané v nabídce .
Po prvním cyklu segmentace modelu proběhnou následující změny v zobrazení:
- Zobrazí se legenda, která vysvětluje barvy použité pro rozpoznané a nerozpoznané plochy.
-
Software použije barvy zadané v nastavení Rozpoznaná plocha sítě a Nerozpoznaná plocha sítě v nabídce .
