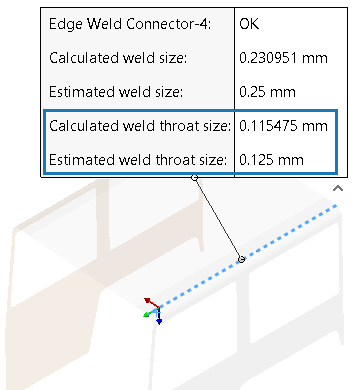

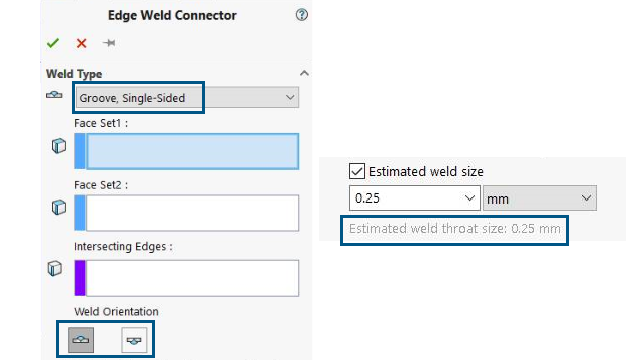

Spojka lemového svaru Několik vylepšení spojky lemového svaru zlepšuje možnosti jejího použití. Když definujete spojku lemového svaru v PropertyManageru Spojka lemového svaru, vypočítá program hodnotu Odhadovaná velikost hrdla svaru. Vzorce pro výpočet hodnoty Odhadovaná velikost hrdla svaru jsou uvedeny v tabulce. Typ svaru Odhadovaná velikost hrdla svaru Zaoblení Odhadovaná velikost svaru * odmocnina (2) Drážka Odhadovaná velikost svaru Ikony nastavení Orientace svaru v PropertyManageru Spojka lemového svaru pro typ spojky Drážka, jednostranná se aktualizují tak, aby správně zobrazovaly typ lemového svaru. V popisu Obrázek kontroly svaru se dále zobrazí hodnoty Vypočítaná velikost hrdla svaru a Odhadovaná velikost hrdla svaru pro jednotlivé spojky lemového svaru. Nadřazené témaSOLIDWORKS Simulation
