Vytváření čtverců pomocí nástrojů pro obdélník (2025 SP2)

Při použití nástrojů pro obdélník můžete při skicování stisknutím klávesy Shift vytvářet čtverce.

Postup vytváření čtverců pomocí nástrojů pro obdélník:
  1. Otevřete díl nebo sestavu.
  2. Ve stromu FeatureManager vyberte rovinu.
  3. Klepněte na Skica (panel nástrojů Skica).
  4. Vytvoření obdélníku z rohu:
    1. Na kartě Skica v CommandManageru klikněte na možnost Obdélník z rohu .
    2. Kliknutím ve skice umístěte první roh.

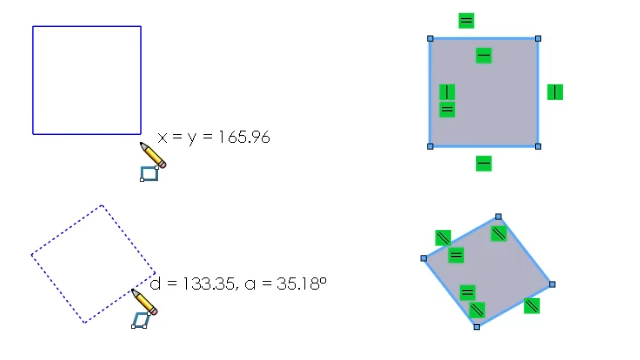

    3. Stiskněte klávesu Shift a poté tažením a kliknutím vytvořte čtverec.

    Sousední strany čtverce mají shodné vazby.

  5. Vytvoření rovnoběžníku:
    1. Klikněte na možnost Rovnoběžník .
    2. Kliknutím umístěte první roh.
    3. Stiskněte klávesu Shift a poté přetažením, otočením a kliknutím určete délku a směr první strany.
    4. Držte stále klávesu Shift a přetažením a kliknutím určete úhel ostatních tří stran.
  6. Vytvoření 3bodového obdélníku z rohu a zadání hodnoty:
    1. Klikněte na nabídku Možnosti > Možnosti systému > Skica a vyberte možnost Povolit číselný vstup na obrazovce během vytváření entity.
    2. Klikněte ve skice na možnost 3bodový obdélník z rohu .
    3. Kliknutím umístěte první bod a přetáhněte kurzor.
    4. Zadejte velikost čtverce a stiskněte klávesu Enter.
    5. Stiskněte klávesu Shift a přetažením a kliknutím vytvořte čtverec.
