Pomocí možnosti Přepsat zobrazení stromu na úrovni dokumentu můžete zadat nastavení v dialogovém okně Název a popis součásti na systémové úrovni.
Pokud je tato volba povolena, mají volby pro názvy součástí na systémové úrovni prioritu nad volbami na úrovni dokumentu ve stromu FeatureManager. Volby na úrovni systému ale nemají prioritu nad volbami na úrovni dokumentu nastavenými přímo v dokumentu.
Postup zadání možností názvů a popisů součástí na systémové úrovni:
- Otevřete model.
Příklad: ve stromu FeatureManager platí, že název součásti udává název součásti, název konfigurace a název stavu zobrazení.
- Klikněte na nabídku .
-

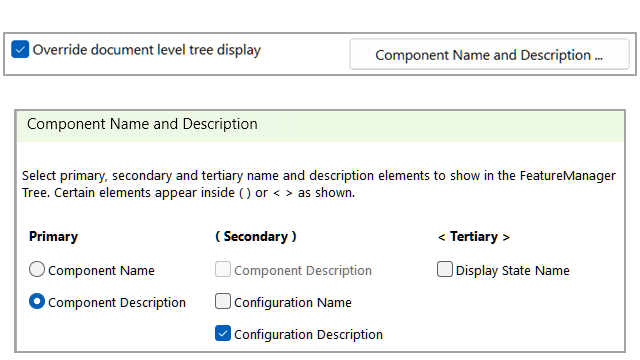

Vyberte možnost Přepsat zobrazení stromu na úrovni dokumentu.
Výběrem možnosti
Přepsat zobrazení stromu na úrovni dokumentu zakážete možnosti v dialogovém okně
Název a popis součásti na úrovni dokumentu.
- Klikněte na možnost Název a popis součásti.
-
V dialogovém okně Název a popis součásti vyberte požadované možnosti.
Příklad: vyberte v nastavení Primární možnost Popis součásti. V nastavení Sekundární vymažte pole Název konfigurace a vyberte Popis konfigurace. V nastavení Terciární vymažte pole a vyberte Název stavu zobrazení.
- Kliknutím na tlačítko Použít a OK zavřete dialogové okno.
- Zavřete dialogové okno Možnosti systému.
V názvu součásti ve stromu FeatureManager je zobrazen popis součásti a popis konfigurace.
- Ve stromu FeatureManager klikněte pravým tlačítkem na sestavu a poté na nabídku .

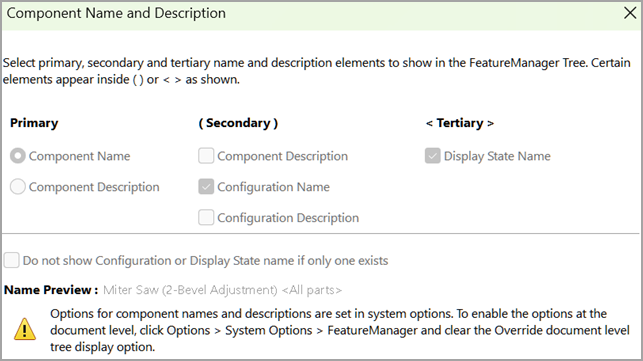

Pokud je vybrána možnost
Přepsat zobrazení stromu na úrovni dokumentu, jsou volby na úrovni dokumentu zakázány.
