Activez cette option pour que le programme ajoute de faibles raideurs pour éliminer les instabilités. Si vous appliquez des chargements à un modèle instable, il se déplace et/ou pivote en tant que corps rigide. Vous pouvez appliquer des déplacements imposés appropriés pour éviter les mouvements de corps rigide.
Pour ajouter des faibles raideurs, sélectionnez Utiliser une faible raideur pour stabiliser le modèle dans la boîte de dialogue Statique
Si vous ne pouvez pas stabiliser la conception en appliquant des déplacements imposés adéquats, sélectionnez cette option pour ajouter des faibles raideurs et exécutez à nouveau l'analyse. L'animation de la déformée résultante vous montrera un mouvement excessif dans une ou plusieurs directions. Vous pouvez ensuite appliquer des déplacements imposés appropriés pour éviter le mouvement de corps rigide.
L'ajout de faibles raideurs augmente la rigidité globale du modèle. Il est recommandé, après avoir appliqué les déplacements imposés appropriés, de répéter l'analyse sans activer l'option de faible raideur.
Un mode de corps (libre) rigide d'une structure représente le mouvement sans les déformations internes. Dans une analyse structurelle, les modes de corps rigides surviennent en raison de contraintes insuffisantes ou non existantes imposées à la structure. Toutefois, il y a des problèmes d'analyse lorsque l'imposition de contraintes n'est pas désirable, pourtant le comportement de la déformation de la structure sous les chargements est intéressant.

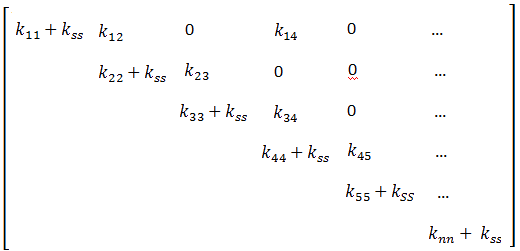

Par exemple, vous pouvez rencontrer un problème d'analyse de contrainte pour lequel un état d'équilibre est maintenu par les chargements appliqués, ne nécessitant donc pas de contrainte. Généralement, pour de tels problèmes, le programme s'exécute sans succès et affiche un message concernant la matrice de rigidité singulière. Toutefois, si vous spécifiez l'option pour l'ajout de faible raideur, le programme ajoute automatiquement une petite rigidité aux termes diagonaux de la matrice de rigidité structurelle comme indiqué ci-dessous, et active la stabilité numérique pendant la simulation :
où kss indique la rigidité ajoutée grâce à l'option de faible raideur.
On rencontre également les matrices de rigidité singulières lors de problèmes mal posés. Par exemple pour les modèles ayant des modules d'élasticité et des propriétés de section très faibles ou extrêmement disproportionnés.
Cette option est appliquée automatiquement pour les problèmes de contacts résolus par le solveur Intel Direct Sparse.
Le traitement des modes de corps rigides dans l'analyse de fréquences naturelles peut être effectué deux façons : à l'aide de l'option de faible raideur présentée ci-dessus, ou à l'aide de l'option de déplacement dans l'extraction de valeurs propres.
