Recommandation: Utilisez des composants avec des points de raccordement uniques, plutôt que des points de raccordement multiples. Des connecteurs avec des points de raccordement uniques facilitent le routage car des fils ne sont pas nécessaires entre le harnais et chaque broche de connecteur. Le matériel supplémentaire nécessaire pour des connecteurs à points de raccordement multiples ajoute de la complexité à l'assemblage et affecte les performances. Utilisez des connecteurs à points de raccordement multiples seulement lorsque vous ne pouvez pas faire autrement.

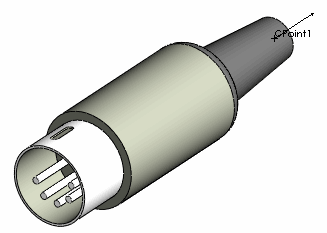

Recommandation: Pour les connecteurs à points de raccordement uniques, placez le point de raccordement au point d'entrée ou de sortie du fil ou du câble sur le connecteur, par exemple à l'extrémité d'un protecteur de cordon, comme illustré dans l'image ci-dessous. Le point peut également être décalé par rapport à l'arrière du connecteur.
Un point de raccordement a un attribut Longueur de fil interne supplémentaire dans le PropertyManager Pt.de raccordement. Définissez la longueur de sorte que le fil soit assez long pour assurer le raccord entre le point de raccordement et la broche la plus éloignée.
Pour les connecteurs à points de raccordement multiples, ajoutez un point de raccordement pour chaque broche et utilisez ID de l'attache 2D schématique pour indiquer quelle attache est représentée par un point de raccordement. L'outil Routage automatique peut vous aider à router les fils vers chaque broche.
Recommandation: Ajoutez une référence de composant pour chaque connecteur. Lorsque votre conception comprend plusieurs connecteurs similaires, il est souvent utile de leur donner un nom descriptif. Cliquez à l'aide du bouton droite de la souris sur le connecteur, sélectionnez Propriétés du composant et entrez un nom unique sous Référence du composant dans la boîte de dialogue Propriétés du composant. Ces références sont ajoutées automatiquement lorsque vous créez un routage à l'aide d'une liste des tronçons.
