Une balise est une séquence de chaînes qui représente des valeurs de sous-balises telles que la taille ou l'aire de tuyaux, d'équipements ou d'autres accessoires. Vous pouvez utiliser le Gestionnaire de schémas de nommage pour définir les schémas de nommage de tuyaux, d'équipements ou d'autres accessoires afin de spécifier l'ordre d'apparition des sous-balises dans une balise. Cette fonction n'est pas disponible dans SOLIDWORKS Connected.
Les sous-balises que vous incluez dans un schéma de nommage sont utilisées pour interpréter les valeurs des balises que vous définissez dans un fichier P&ID. Le schéma de nommage définit l'ordre dans lequel les sous-balises apparaissent dans une balise, de sorte que chaque attribut puisse être interprété correctement.
Les schémas de nommage ne sont utilisés que dans les assemblages de routage créés à partir de données P&ID.
Dans le Gestionnaire de schémas de nommage, vous entrez un exemple de balise et définissez chaque sous-balise dans la balise.
Cet exemple de balise contient huit sous-balises délimitées par des tirets :
HWR-L-A1-3-4”-001-P-C1-200

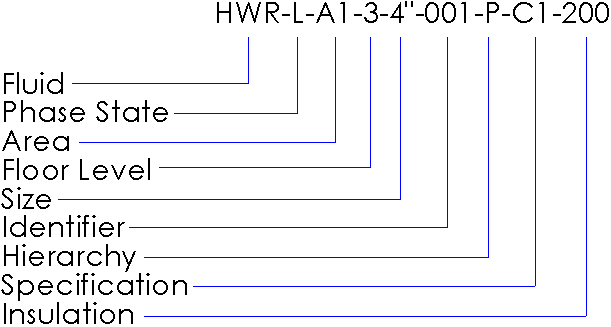

La balise peut être interprétée à partir de la séquence de sous-balises suivante :
