Présentation de 3DEXPERIENCE Exchange

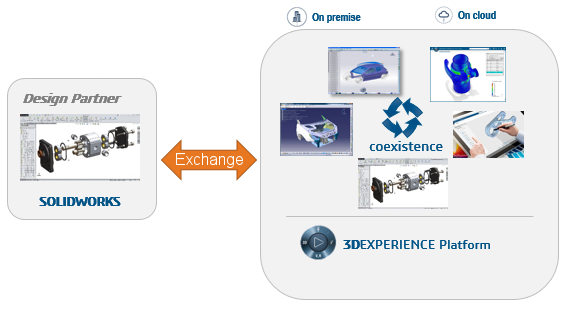

Le complément 3DEXPERIENCE Exchange permet aux utilisateurs de SOLIDWORKS de travailler en toute sécurité avec un package de contenu provenant d'une source 3DEXPERIENCE, telle que SOLIDWORKS Connected. Les utilisateurs de SOLIDWORKS peuvent ouvrir le package, modifier les fichiers et renvoyer le package de contenu 3DEXPERIENCE à la source 3DEXPERIENCE.



Flux de travail

  1. Téléchargez et installez le complément 3DEXPERIENCE Exchange for SOLIDWORKS à partir de la page Web de téléchargements gratuits de SOLIDWORKS.
  2. Activer le complément.
  3. Importer un package.
  4. Modifier les fichiers.
  5. Exporter le package.

Activer le complément

Pour activer le complément, dans SOLIDWORKS, cliquez sur Outils > Compléments et sous Autres compléments, sélectionnez 3DEXPERIENCE Exchange. 3DEXPERIENCE Exchange apparaît dans le volet des tâches.
Vous devez disposer de SOLIDWORKS 2020 ou version ultérieure.

Importer un package

Dans 3DEXPERIENCE Exchange, vous importez les packages .SLDPKG dans votre espace de travail, puis activez un seul package pour travailler. Vous pouvez basculer entre les packages pour activer le package requis.
Le package ne peut contenir que des fichiers SOLIDWORKS.

Tâches correctives

Dans le package actif, vous pouvez modifier tous les fichiers source 3DEXPERIENCE dont l'état est modifiable, par exemple Inchangé. Pour les assemblages, vous pouvez ajouter et supprimer des composants. 3DEXPERIENCE Exchange vérifie les références et vous invite à ajouter les références requises au package.

Vous ne pouvez pas modifier les fichiers source dont l'état est Lecture seule. Vous ne pouvez pas supprimer les configurations dans un fichier source 3DEXPERIENCE.

Exporter

Lorsque vous finalisez le package modifié, vous l'exportez en tant que fichier .SLDPKG pour le renvoyer à l'utilisateur source 3DEXPERIENCE.
