Cacher/Montrer les annotations

Cacher/Montrer les annotations permet d'activer ou de désactiver la visibilité des cotes individuelles ou des tables dans une mise en plan.

Une cote cachée diffère d'une cote supprimée:
  • Si vous cachez une annotation, elle est toujours présente dans la vue. De ce fait, elle n'est pas restaurée si vous réimportez les annotations.
  • Si vous supprimez une annotation, elle peut être restaurée si vous réimportez les annotations (si elle n'apparaît pas déjà dans une autre vue).

Affichage du nom des cotes

Pour montrer le nom des cotes :

Cliquez sur Affichage > Cacher/Montrer > Nom des cotes ou Montrer/Cacher les objets > Afficher le nom des cotes (barre d'outils Affichage de type visée haute).

Masquage ou affichage des annotations

Pour cacher ou montrer des annotations:

  1. Cliquez sur Cacher/Montrer les annotations Tool_Hide_Show_Annotations_Annotation.gif dans la barre d'outils d'annotations, ou cliquez sur Affichage > Cacher/Montrer > Annotations .
    Toutes les annotations sont affichées; celles qui sont cachées apparaissent en gris.

    Le pointeur prend la forme pointer_hide_show_annotations.gif.

  2. Cliquez sur les annotations que vous souhaitez montrer ou cacher.
    Cliquez sur l'annotation à cacher: Cliquez sur l'annotation à montrer:
    hide_show_annotations1.gif hide_show_annotations2.gif
    Lorsque vous masquez une annotation, elle est cachée dans la feuille de mise en plan, mais n'est pas supprimée de la base de données du modèle.

    Si vous n'utilisez pas Affichage > Cacher/Montrer > Annotations , vous pouvez cliquer sur une annotation à l'aide du bouton droit de la souris et sélectionner Cacher pour la masquer.

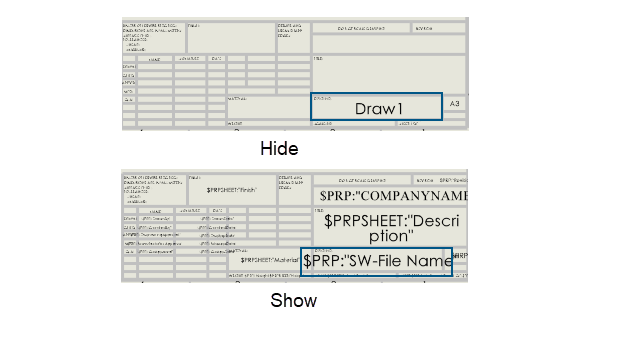

Masquage ou affichage des expressions de texte d'annotation

Vous pouvez masquer ou afficher des expressions de texte d'annotation sur les feuilles de mise en plan.

Les expressions de texte d'annotation sont des espaces réservés au texte liés à une propriété personnalisée. Cette option permet d'afficher rapidement les propriétés liées à une note.

Pour masquer ou afficher les expressions de texte d'annotation :
Cliquez sur Afficher > Cacher/Montrer > Expression de texte d'annotation.
