Répétition crée une répétition des fonctions sélectionnées sur la base d'une fonction d'origine. Vous pouvez créer une répétition linéaire, une répétition circulaire, une répétition pilotée par une courbe, une répétition dans une zone ou utiliser des points d'esquisse ou des coordonnées d'un tableau pour créer la répétition.
Vous pouvez également créer des répétitions linéaires ou circulaires de plans et d'axes.
La fonction Symétrie copie les fonctions sélectionnées ou toutes les fonctions symétriquement par rapport à un plan ou à une face sélectionné(e).
Pour propager les couleurs, textures et données de représentation de filetage SOLIDWORKS à toutes les occurrences de la répétition ou fonctions symétriques, sélectionnez l'option Propager les propriétés visuelles dans le PropertyManager.
Avec les pièces à corps multiples, vous pouvez utiliser l'une de ces deux fonctions pour créer une répétition ou une symétrie de corps multiples dans le même document.
|
|

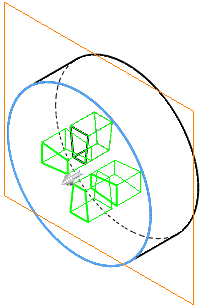

| Pièces à corps multiples symétrisées par rapport à un plan |
Quand les fonctions de répétition et de symétrie fractionnent des corps uniques en corps multiples, vous pouvez sélectionner les corps à conserver et spécifier les configurations à garder à jour.
Vous pouvez créer des répétitions linéaires ou circulaires de plans et d'axes.
Limitations :
- Si un plan contient une esquisse, la répétition de plan ne répète pas l'esquisse.
- Une répétition ne peut contenir qu'une seule entité de géométrie de référence : soit un plan, soit un axe.
Le logiciel prend en charge l'aperçu intégral des fonctions de répétition et de symétrie.
