Icônes de dossiers dans l'arbre de création FeatureManager

Les icônes de dossier l'arbre de création FeatureManager indiquent l'état des éléments dans les dossiers.

Assemblages

Dans les assemblages, les icônes indiquent si le dossier contient des éléments affichés, cachés ou supprimés, ou différentes combinaisons.

Icône Montré Caché Supprimé
X
  X
    X
X X
  X X
X   X
X X X

Pièces

Dans les pièces, les icônes indiquent si le dossier contient des éléments supprimés ou non supprimés, ou les deux.

Icône Non supprimé Supprimé
X
  X
X X

Indicateur de problèmes relatifs aux dossiers

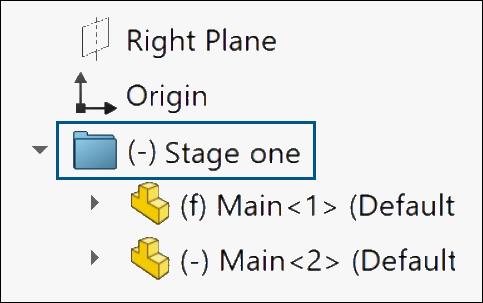

Un préfixe (-) s'affiche à côté du nom des dossiers dont certains composants présentent des problèmes.

Dans les pièces, le préfixe indique que certaines fonctions comportent des esquisses sous-contraintes ou des références manquantes. Dans les assemblages, le préfixe signale les composants sous-contraints.

Le préfixe s'affiche également pour signaler les sous-dossiers contenant des fonctions ou des composants présentant ces problèmes.
