PropertyManager Chanfrein

Vous pouvez épingler le PropertyManager pour appliquer plusieurs chanfreins avec les mêmes paramètres ou des paramètres différents à des corps différents. Les fonctions de chanfrein peuvent également être de différents types. La punaise est disponible pour les cinq types de chanfreins. Pendant une session, le logiciel conserve les paramètres sous Objets à chanfreiner, Paramètres de chanfrein et Options de chanfrein.

Type de chanfrein

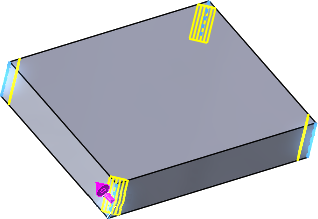

	Angle Distance	Définit la Distance et l'Angle dans le PropertyManager Chanfrein ou dans la zone graphique. Une poignée apparaît pointant dans la direction dans laquelle la distance est mesurée. Sélectionnez la poignée pour inverser la direction ou cliquez sur Inverser la direction.
	Distance Distance	Sélectionnez des arêtes ou des faces de corps volumiques. Sous Paramètres de chanfrein, sélectionnez une Méthode de chanfreinage pour saisir des valeurs Asymétriques de distances des deux côtés des arêtes de chanfrein sélectionnées, ou Symétrique pour spécifier une valeur unique.
	Sommet	Entrez des valeurs pour les trois distances sur chaque côté du vertex sélectionné ou cliquez sur Distance égale et spécifiez une seule valeur.
	Décaler la face	Les chanfreins à face décalée sont résolus en décalant les faces adjacentes aux arêtes sélectionnées. Le logiciel calcule le point d'intersection des faces décalées, puis calcule la normale à partir de ce point pour chaque face afin de créer le chanfrein. Cette méthode génère des résultats prévisibles lors du chanfreinage entre des faces non planes. Les chanfreins à face décalée peuvent changer de direction arête par arête, et ils permettent de chanfreiner des fonctions entières et la géométrie de la surface. Calcul de décalage de chanfrein Chanfrein appliqué
	Faces raccordées	Raccorde des surfaces non adjacentes et non continues. Les chanfreins à faces raccordées permettent de créer des chanfreins symétriques, asymétriques, à ligne de support et largeur de corde. Ensemble de faces 1 et Ensemble de faces 2 sélectionnés Chanfrein à faces raccordées appliqué

Eléments à chanfreiner

Les options varient selon le Type de chanfrein. Sélectionnez les éléments appropriés à chanfreiner.

	Arêtes, faces et boucles Arêtes, faces, fonctions et boucles
	Sommet à chanfreiner
	Arêtes à chanfreiner
	Ensemble de faces 1 et Ensemble de faces 2
	Afficher la barre d'outils de sélection (disponible pour les types de chanfrein Angle Distance, Distance Distance et Face décalée)	Affiche/masque les barres d'outils de sélection rapide.
	Propagation tangente	Prolonge le chanfrein jusqu'aux faces ou arêtes qui sont tangentes à l'entité sélectionnée.
	Sélectionnez un mode d'aperçu	Sélectionnez Aperçu intégral, Aperçu partiel ou Aucun aperçu.

Réparer les références manquantes

Lorsque vous modifiez des fonctions de chanfrein présentant des erreurs, toutes les références manquantes s'affichent en haut de la zone Objets à chanfreiner du PropertyManager.

Paramètres de chanfrein

Les options varient selon le Type de chanfrein. Définissez les paramètres appropriés.

	Inverser la direction
	Méthode de chanfreinage	Sélectionnez l'une des options suivantes : Symétrique Asymétrique Largeur de corde Crée un chanfrein à faces raccordées à la distance de corde que vous avez définie pour la Largeur. Ligne de support Définit la limite pour un chanfrein à faces raccordées. Avec une seule ligne de support, le chanfrein est symétrique. Vous pouvez sélectionner plusieurs lignes de support. Les lignes de support pilotent le raccordement entre les faces. Plusieurs lignes de support peuvent créer des chanfreins asymétriques. Sélectionnez une ou deux lignes de support pour contrôler la forme du chanfrein.
	Distance
	Angle
	Distance égale	Applique une valeur unique pour la distance à partir du sommet. Réglez la Distance .
	Distance de décalage
	Chanfrein à distance multiple	Disponible pour les chanfreins à face décalée avec le paramètre Symétrique. Sélectionnez plusieurs entités, puis éditez les symboles Distance pour définir les valeurs.

Paramètres d'arête partielle

Vous pouvez créer des chanfreins partiels pour les chanfreins à face décalée en spécifiant des longueurs le long des arêtes du modèle.

Options de chanfrein

Sélectionner à travers les faces	Active la sélection d'arêtes à travers les faces qui cachent les arêtes.
Garder les fonctions	Permet de conserver des fonctions telles que les enlèvements de matière ou les extrusions qui, sinon, seraient supprimées lorsque vous appliquez le chanfrein. Pièce d'origine Case à cocher Garder les fonctions désactivée Case à cocher Garder les fonctions activée
Point de support	Résout une sélection ambiguë lorsque l'endroit où doit se trouver la face de raccordement n'est pas clair. Cliquez dans le champ Sommet du point de support, puis cliquez sur un sommet, du côté où vous souhaitez placer le congé à faces raccordées. Un chanfrein est créé à l'emplacement le plus proche du point de support.
