PropertyManager Segmenter le maillage

Le PropertyManager Segmenter le maillage vous permet de spécifier des options lorsque vous segmentez des corps BREP maillés importés dans SOLIDWORKS.

Pour accéder au PropertyManager Segmenter le maillage, effectuez l'une des opérations suivantes :
  • Importez un fichier BREP de maillage.
  • Convertissez un corps graphique en corps BREP de maillage lors de l'importation.
  • Utilisez l'outil Convertir en corps maillé .
Puis, dans l'arbre de création FeatureManager, cliquez avec le bouton droit de la souris sur le corps BREP de maillage ou sur la fonction Importé(e) et effectuez l'une des opérations suivantes :
  • Sélectionnez Segmenter le corps maillé importé .
  • Cliquez sur Insertion > Maillage > Segmenter le corps maillé importé

Interface utilisateur

Si vous n'avez pas segmenté le modèle auparavant, l'affichage des corps de maillage BREP et des corps de maillage hybrides ne change pas.

  • Les corps graphiques et BREP standard peuvent être masqués.
  • Les faces sélectionnées sont mises en surbrillance à l'aide de la couleur Objet sélectionné 1 spécifiée dans Outils > Options > Options du système > Couleurs > Paramètres de la combinaison de couleurs.

Après le premier tour de segmentation du modèle, les modifications d'affichage suivantes s'appliquent :

  • Une légende apparaît pour expliquer les couleurs utilisées pour les faces reconnues et non reconnues.

  • Le logiciel utilise les couleurs Face de maillage reconnue et Face de maillage non reconnue que vous spécifiez dans Outils > Options > Options du système > Couleurs > Paramètres de la combinaison de couleurs .

Segmentation

  Aide dynamique Affiche des infobulles contextuelles lorsque vous placez le pointeur sur les commandes.
Angle de pli Segmente un maillage pour définir des faces basées sur l'angle entre les arêtes de facette groupées adjacentes. Sous Options, déplacez le curseur Créer une tolérance d'angle pour régler la valeur.
Segments plans Crée des segments plans en groupant les facettes qui représentent des plans.
Segments cylindriques Crée des segments cylindriques en groupant les facettes qui représentent des cylindres.
Forme de facette Crée des segments en regroupant les facettes adjacentes en fonction de la différence de forme. Les grandes différences indiquent généralement une limite entre deux régions du modèle utilisé pour créer le fichier de maillage.
Sélectionner les faces Spécifie les faces à segmenter en plans, en sphères, en cylindres ou en cônes.
Sélectionner les facettes d'origine Spécifie certaines facettes d'origine qui représentent des plans, des sphères, des cylindres ou des cônes.
Sélectionner le corps Spécifie le corps à segmenter en plans, en sphères, en cylindres ou en cônes.

Options

Montrer l'aperçu
Créer une tolérance d'angle Spécifie l'angle formé par des arêtes de facette adjacentes. Si l'angle formé par les facettes adjacentes dépasse cette valeur, la fonctionnalité de segmentation ajoute une arête entre les facettes. Cette arête définit une limite entre les faces créées à partir des facettes situées de part et d'autre.
Tolérance (Segments plans et Segments cylindriques) Définit les faces. Une valeur plus élevée (Grossier) détecte moins de faces segmentées. Une valeur plus faible (Fin) détecte un plus grand nombre de faces segmentées.

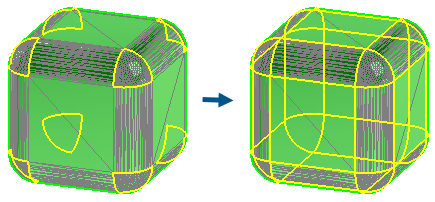

Périmètre (Forme de facette uniquement)

Valeur inférieure contre valeur supérieure

 Définit les faces en fonction de la différence de forme entre les facettes adjacentes. Une valeur plus élevée détecte un plus grand nombre de segments.
