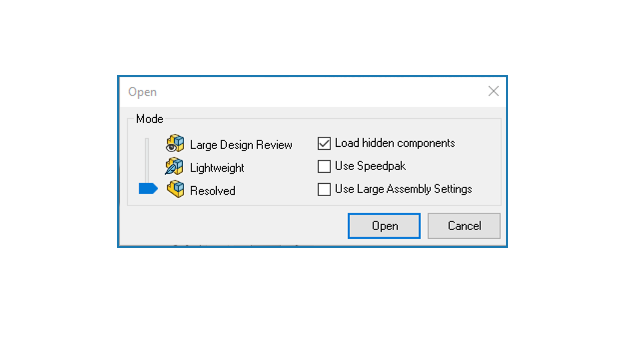

La boîte de dialogue Ouvrir contient différentes options permettant d'ouvrir des objets SOLIDWORKS dans 3DEXPERIENCE Platform. Cette boîte de dialogue apparaît uniquement lorsque vous sélectionnez Choisir le mode avant d'ouvrir le fichier dans la boîte de dialogue Options de MySession.
La boîte de dialogue
Ouvrir s'affiche à partir de plusieurs applications Web :
MySession, 3DSearch, Relations, Product Structure Editor et le glisser-déposer depuis
3DEXPERIENCE Platform.
Selon le type d'objet, différentes options s'affichent.
| Type d'objet |
Type de mode d'ouverture |
Options |
| Assemblage Par défaut, le mode d'ouverture sélectionné est Résolu. Si les paramètres SOLIDWORKS sont activés, le mode d'ouverture par défaut dépend de l'attribut sélectionné dans Options du système de SOLIDWORKS.
|
Résolu automatiquement |
- Charger les composants cachés
- Utiliser Speedpak
- Utiliser les réglages d'assemblage complexe
|
| Allégé(e) |
- Charger les composants cachés
- Utiliser Speedpak
- Utiliser les réglages d'assemblage complexe
|
| Gestion des grandes conceptions |
Editer l'assemblage |
| Pièce Le mode d'ouverture par défaut est toujours Résolu.
|
Résolu automatiquement |
NA |
| Vue rapide |
NA |
| Mise en plan Le mode d'ouverture par défaut est Résolu, mais le mode par défaut peut être différent en fonction du choix effectué dans Options du système de SOLIDWORKS.
|
Résolu automatiquement |
NA |
| Allégé(e) |
NA |
| Habillage |
NA |
| Vue rapide |
NA |
- Lorsque vous choisissez une combinaison d'assemblage, de pièce et de mise en plan, ou d'assemblage et de mise en plan, les options du mode d'ouverture affichées sont celles d'assemblage.
- Lorsque vous choisissez une combinaison de pièces et de mise en plan, les options du mode d'ouverture affichées sont celles de mise en plan.
