Mise à jour des modèles pour la compatibilité avec 3DEXPERIENCE

Vous pouvez mettre à jour les modèles pour assurer leur compatibilité avec 3DEXPERIENCE Platform. Pour les modèles qui font référence à d'autres composants, vous pouvez choisir d'inclure ces références dans la mise à jour.

Pour mettre à jour les modèles, faites un clic droit sur l'élément supérieur dans l'arbre de création FeatureManager, puis cliquez sur Mettre à jour pour la compatibilité 3DEXPERIENCE.

Vous ne pouvez pas annuler la mise à jour.

Pour plus d'informations sur la préparation des fichiers pour la 3DEXPERIENCE Platform, voir Boîte de dialogue Assistant de préparation des fichiers.

L'option Mise à jour de compatibilité avec 3DEXPERIENCE est disponible lorsque les documents ne sont pas compatibles et lorsque l'option système Mettre à jour les fichiers SOLIDWORKS pour assurer leur compatibilité avec la 3DEXPERIENCE Platform est désactivée.

Pour désactiver l'option Mettre à jour les fichiers SOLIDWORKS pour assurer leur compatibilité avec la 3DEXPERIENCE Platform, cliquez sur Outils > Options > Intégration 3DEXPERIENCE.

Les changements suivants se produisent lorsque vous mettez à jour le modèle :
  • Les propriétés personnalisées et les configurations sont adaptées à 3DEXPERIENCE Platform.

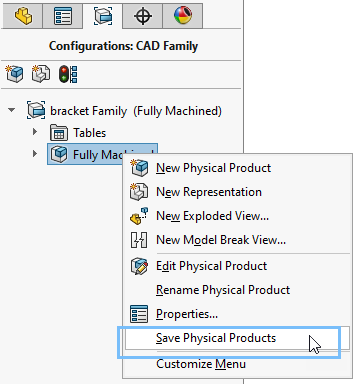

  • Dans le ConfigurationManager: onglet Famille CAO , les assemblages et les pièces s'affichent en tant qu'objets de la famille CAO. Les configurations s'affichent en tant que produits et représentations physiques.
  • Les onglets Propriétés de la configuration et Résumé des propriétés de la boîte de dialogue Propriétés permettent de gérer les propriétés personnalisées et celles spécifiques à la configuration.
  • Pour les modèles SOLIDWORKS possédant plusieurs états d'affichage, l'état d'affichage actif est attribué au produit physique. Lorsque vous insérez un composant dans un assemblage, le composant utilise l'état d'affichage attribué au produit physique.
  • Les références 3D Interconnect pour les assemblages sont décomposées, et les fichiers d'assemblage et de pièce SOLIDWORKS correspondants sont créés pour chaque référence de composant. Les fichiers de pièce SOLIDWORKS contiennent le lien de composant 3D Interconnect vers le fichier de pièce de CAO neutre.

Après la mise à jour, Mettre à jour pour la compatibilité avec 3DEXPERIENCE n'est plus disponible pour le modèle.

Configurations affectées en tant que produits physiques ou représentations

Lorsque vous mettez à jour un modèle qui possède plusieurs configurations utilisant le même numéro de pièce, SOLIDWORKS ne met à jour qu'une seule des configurations vers un produit physique. Les autres configurations deviennent des représentations.

SOLIDWORKS détermine la configuration qui devient le produit physique en fonction de son nom et de l'option N° de pièce affiché lorsqu'utilisé dans une nomenclature sélectionnée dans le PropertyManager Propriétés de la configuration.
  • SOLIDWORKS sélectionne la configuration à utiliser pour le produit physique en fonction des critères suivants :
    • Lorsqu'une configuration par défaut existe, elle devient le produit physique.
    • Lorsqu'une configuration utilise l'option Nom de la configuration pour le numéro de pièce, la configuration devient le produit physique.
    • Lorsque plusieurs configurations utilisent le même numéro de pièce, SOLIDWORKS sélectionne une configuration en fonction de l'option N° de pièce affiché lorsqu'utilisé dans une nomenclature disponible dans le PropertyManager Propriétés de la configuration. L'ordre de sélection est le suivant :
      1. Nom de la configuration
      2. Nom spécifié par l'utilisateur
      3. Nom du document
    • Si une configuration ne correspond pas aux critères ci-dessus, la première configuration créée sous l'onglet ConfigurationManager devient le produit physique.
