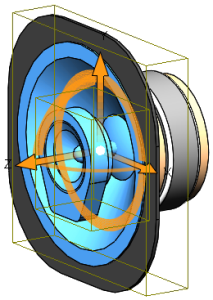

Création de vues éclatées (Assemblages) Pour créer des vues éclatées en sélectionnant et en faisant glisser des pièces dans la zone graphique, créez une ou plusieurs étapes d'éclatement. Pour créer une vue éclatée: Choisissez l'une des options suivantes : Cliquez sur Vue éclatée . Cliquez sur Insertion > Vue éclatée. Dans le ConfigurationManager : Famille CAO ou onglet ConfigurationManager , cliquez à l'aide du bouton droit de la souris sur un nom de configuration, puis cliquez sur Nouvelle vue éclatée. Sélectionnez un ou plusieurs composants à inclure dans la première étape d'éclatement. Dans le PropertyManager, les composants figurent sous Composants de l'étape d'éclatement . Les poignées de rotation et de translation s'affichent dans la zone graphique. Pour déplacer ou aligner les poignées : Faites glisser la sphère centrale. Appuyez sur Alt et faites glisser la sphère centrale ou un bras et déposez-le ou déposez-la sur une arête ou une face pour aligner une poignée de translation sur cette dernière. Appuyez sur Alt et faites glisser la sphère centrale ou un cercle et déposez-le ou déposez-la sur une surface ou une arête courbée pour aligner une poignée de rotation sur cette dernière. Cliquez sur la sphère centrale à l'aide du bouton droit de la souris et sélectionnez Aligner avec, Aligner avec l'origine du composant ou Aligner avec l'origine de l'assemblage. Dans le PropertyManager, sélectionnez Tourner autour de l'origine de chaque composant. Faites glisser une poignée de translation ou de rotation pour déplacer les composants sélectionnés. Modifiez les options d'éclatement : Option Description Inverser la direction Inverse la direction de la translation. Distance d'éclatement Spécifie la distance de la translation. Inverser la direction Inverse la direction de la rotation. Angle de rotation Spécifie l'angle de rotation. Cliquez sur Terminé. L'étape d'éclatement figure sous Etapes d'éclatement. Créez d'autres étapes d'éclatement si nécessaire, puis cliquez sur . La fonction Vue éclatée s'affiche dans le ConfigurationManager : onglet Famille CAO et onglet ConfigurationManager, sous la configuration dans laquelle la vue éclatée a été créée. Les étapes d'éclatement apparaissent sous la vue éclatée. Chaque configuration peut avoir plusieurs vues éclatées. Table des matières Espacement automatique des composants Lorsque vous éclatez de multiples composants en une étape, vous pouvez les espacer uniformément le long d'un axe. Utilisation d'une vue éclatée à partir d'un sous-assemblage ou d'une pièce à corps multiples Edition d'une étape d'éclatement (Assemblages) Vous pouvez modifier une étape d'éclatement pour ajouter, supprimer ou repositionner des composants. Vous pouvez modifier une étape d'éclatement pendant que vous créez la vue éclatée ou après l'avoir enregistrée. Suppression d'une étape d'éclatement Vous pouvez supprimer une étape d'éclatement d'une vue éclatée. Inclusion des rotations dans les vues éclatées Vous pouvez créer des étapes de vue éclatée qui pivotent un composant avec ou sans translation linéaire. Eclatement radial Vous pouvez éclater des composants alignés de manière radiale/cylindrique autour d'un axe en une seule étape. Sujet parentVues éclatées dans les assemblages Copie des vues éclatées Lignes d'éclatement intelligentes Affichage des lignes d'éclatement dans les vues éclatées Eclater et rassembler une vue éclatée PropertyManager Vue éclatée (Assemblages)
