Ajout de SmartMates avec la reconnaissance des attaches par l'IA

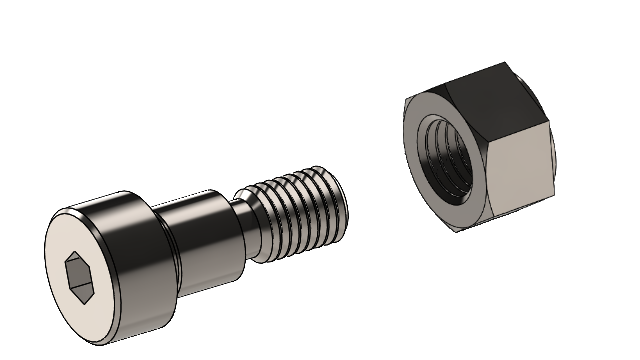

Lors de l'insertion de composants dans des assemblages, SOLIDWORKS reconnaît les composants qui apparaissent sous forme d'écrous, de boulons ou de rondelles pour ajouter automatiquement des contraintes aux composants.

SOLIDWORKS utilise l'IA pour reconnaître les attaches. La reconnaissance automatique est limitée aux :
  • Attaches avec images d'aperçu
  • Attaches à corps unique qui sont des pièces SOLIDWORKS
  • Composants à contraindre d'une taille inférieure ou égale à 20 % du diamètre de la géométrie
  • Attaches qui n'ont pas de références de contrainte et qui ne sont pas des pièces Toolbox

Si vous ne souhaitez pas utiliser la reconnaissance automatique, appuyez sur ALT tout en faisant glisser un composant dans l'assemblage.

Pour ajouter SmartMates avec la reconnaissance des attaches par l'IA :

  1. A partir de l'une des sources suivantes, faites glisser une attache (écrou, boulon ou rondelle) sur un composant d'assemblage à contraindre :
    • Arbre de création FeatureManager® (CTRL+faire glisser si le composant se trouve dans le même assemblage)
    • Insérer des composants (barre d'outils Assemblage)
    • Volet des tâches (comme la Bibliothèque de conception ou l'Explorateur de fichiers )
    Le pointeur prend la forme .

  2. Déposez l'attache sur le composant à contraindre lorsque le pointeur devient .
