Association des soudures de même type dans des tables de soudure

Vous pouvez associer les soudures de même type dans des tables de soudure. La table indique la somme de longueur de soudure, de la masse de soudure et de la quantité par article.

Pour associer des soudures de même type dans une table de soudure:

  1. Cliquez sur l'icône de déplacement de la table dans le coin supérieur gauche de la table pour sélectionner la table de soudure.
  2. Dans PropertyManager Table de soudure, sous Options, sélectionnez Combiner les soudures de même type.
  3. Cliquez sur .
    La table de soudure est mise à jour lorsque les données de cordon de soudure changent.

Les facteurs qui déterminent les mêmes types de soudure sont les suivants : taille, symbole, note de soudure, matériau de soudure et procédé de soudure. Dans cet exemple, lorsque des types de soudure sont associés, les lignes 1 et 2, 6 et 7, 8 et 9 sont combinées. Les lignes 3 et 4 ne le sont pas puisque leurs types de soudure diffèrent. A titre d'exemple, lorsque les lignes 1 et 2 sont associées, la longueur de soudure est de 180 (2x50 + 2x40) et la quantité est 1.

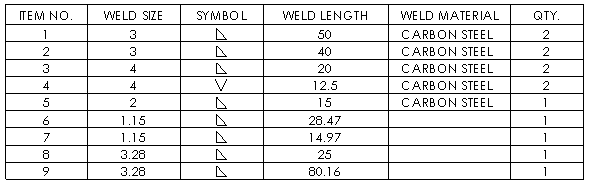

Non combiné (les soudures sont regroupées par type, taille et longueur).

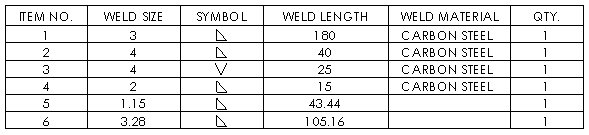

Combiné (les soudures sont regroupées par type et taille).
