Dans l'éditeur de règles d'intégration 3DEXPERIENCE, les utilisateurs 3DEXPERIENCE peuvent créer des règles globales qui s'appliquent à toutes les pièces et tous les assemblages sans sous-type.
Pour créer une règle globale :
-
Pour ouvrir l'éditeur, cliquez sur .
-

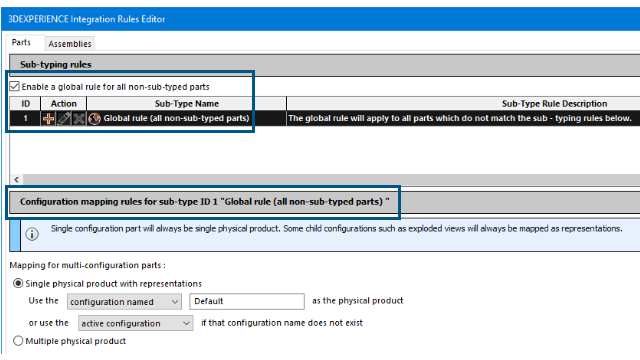

Dans la boîte de dialogue, onglet Pièces ou Assemblages, sous Règles de sous-type :
-
Sélectionnez Activer une règle globale pour toutes les pièces non sous-typées.
La ligne
0 (valeur par défaut) est masquée et la ligne
1 s'affiche. Les outils
Editer et
Supprimer
ne sont pas disponibles car vous ne pouvez pas modifier la définition de règle de sous-type d'une règle globale.
La règle globale est toujours la ligne 1.
-
Dans le tableau, sous ID, cliquez sur 1.
La section inférieure de la boîte de dialogue se développe pour vous permettre de spécifier des règles de mappage de configuration pour la règle globale.
-
Spécifiez les règles de mappage de configuration pour la règle globale et cliquez sur OK.
Le logiciel stocke la règle globale dans le fichier .XML à l'emplacement spécifié dans la boîte de dialogue Options du système pour Dossier de règles d'intégration 3DEXPERIENCE.
Si vous sélectionnez cette option et que vous appelez la commande Mise à jour de compatibilité avec 3DEXPERIENCE, le système applique toutes les règles de sous-type définies par l'utilisateur. Les pièces ou assemblages qui n'étaient pas inclus dans les règles de sous-type définies utilisent la logique de mappage de configuration définie dans la règle globale. Si vous désactivez la règle globale, ces pièces ou assemblages utilisent la logique par défaut pour le mappage de configuration.
