Affichage des cotes doubles dans les symboles de tolérance géométrique

Lorsque vous créez des symboles de tolérance géométrique, vous pouvez afficher des cotes doubles.

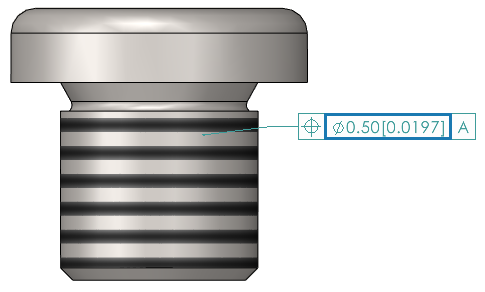

Les cotes doubles montrent deux ensembles de valeurs, telles que les pouces et les millimètres, dans une seule cote.

Pour afficher les cotes doubles dans les symboles de tolérance géométrique :

  1. Dans une pièce ou une mise en plan, cliquez sur Tolérance géométrique (barre d'outils MBD Dimension).
  2. Dans la zone graphique, cliquez pour placer le symbole.
  3. Dans la boîte de dialogue Tolérance, sélectionnez Plage.
  4. Dans la boîte de dialogue Tolérance, sélectionnez Afficher les cotes doubles.
  5. Dans le PropertyManager Tolérance géométrique, cliquez sur .
