Modification de la géométrie avec l'outil Intersection

Vous pouvez créer des intersections de solides, surfaces et plans pour modifier la géométrie existante, ou pour créer une nouvelle géométrie avec l'outil Intersection.

Par exemple, vous pouvez ajouter une surface ouverte à un solide, enlever de la matière d'un modèle, ou créer une géométrie à partir d'une cavité fermée. Vous pouvez également fusionner les corps volumiques que vous définissez avec l'outil Intersection, ou fermer certaines surfaces pour définir des volumes fermés.

L'outil Intersection s'applique uniquement aux pièces. L'outil ne s'exécute pas si vous affichez des vues en coupe ou des vues de détail.

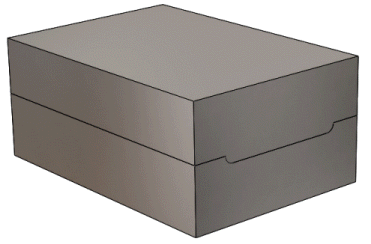

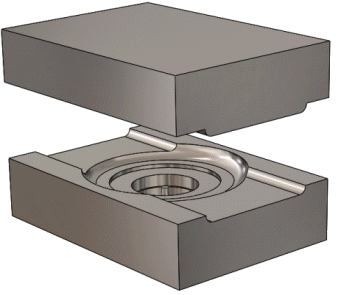

Surface ouverte et corps volumique	Deux moitiés d'un moule
La surface ouverte définit les détails que vous pouvez ajouter au corps avec l'outil Intersection.	La cavité délimitée par les deux corps de moule définit un corps que vous pouvez créer avec l'outil Intersection.
Vous pouvez supprimer la géométrie dont vous n'avez pas besoin avec l'outil Intersection.	Vous pouvez supprimer les corps du moule et créer un solide à partir de la cavité avec l'outil Intersection.

Pour créer une géométrie à partir de corps volumiques, de surfaces ou de plans dans une pièce :

1. Cliquez sur Intersection (barre d'outils Fonctions) ou sur Insérer > Fonctions > Intersection.
2. Sélectionnez des corps volumiques, des surfaces ou des plans.
3. Cliquez sur Intersection.
4. Sélectionnez les régions à exclure et cliquez sur .
