Outils du MotionManager

Le tableau suivant décrit les outils disponibles dans les études de mouvement. Un X dans une colonne indique que l'outil est disponible pour ce type d'étude de mouvement.

Outil		Animation	Mouvement standard	Analyse de mouvement
	Calculer. Calcule la simulation en cours. Si vous modifiez la simulation, elle doit être recalculée avant la relecture.	X	X	X
	Lecture du début. Réinitialise les composants et lit la simulation. Utilisez cette option après le calcul de la simulation.	X	X	X
	Lecture. Lit la simulation en commençant à l'emplacement actuel de la barre de temps.	X	X	X
	Arrêter.	X	X	X
	Barre de temps. Spécifie le début de l'animation par déplacement du curseur.	X	X	X
	Vitesse de lecture.	X	X	X

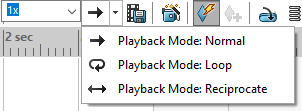

	Mode de lecture. Normal Lit l'animation du début à la fin, une fois. Boucle Lecture en boucle. Va-et-vient Lecture en continu, du début à la fin, puis de la fin au début.	X	X	X
	Enregistrer l'animation	X	X	X
	Assistant d'animation	X	X	X
	Clé automatique . Place automatiquement une nouvelle clé lorsque vous déplacez ou modifiez des composants.	X
	Ajouter/Mettre à jour une clé. Ajoute une nouvelle clé ou actualise les propriétés d'une clé existante.	X	X	X

Eléments de mouvement

Outil		Animation	Mouvement standard	Analyse de mouvement
	Moteur	X	X	X, avec les expressions
	Ressort		X (linéaire uniquement)	X
	Amortisseur			X
	Force			X
	Contact		X	X
	Gravité		X	X
	Résultats et graphes			X
	Propriétés de l'étude de mouvement	X	X	X

Analyse statique

Outil		Animation	Mouvement standard	Analyse de mouvement
	Définition de la simulation			X, avec SOLIDWORKS Simulation
	Calcul des résultats de la simulation			X, avec SOLIDWORKS Simulation
	Tracé des contraintes			X, avec SOLIDWORKS Simulation
	Tracé de déformée			X, avec SOLIDWORKS Simulation
	Tracé du coefficient de sécurité			X, avec SOLIDWORKS Simulation

Vues

Outil		Animation	Mouvement standard	Analyse de mouvement
	Vue séquentielle des mouvements . Passe du chronogramme à une vue séquentielle des mouvements.			X, avec SOLIDWORKS Simulation Professional
	Chronogramme. Passe d'une vue séquentielle des mouvements au chronogramme.			X, avec SOLIDWORKS Simulation Professional

Filtres

Outil		Animation	Mouvement standard	Analyse de mouvement
	Aucun filtre	X	X	X
	Filtre des objets animés	X	X	X
	Filtre des objets pilotants	X	X	X
	Filtre des objets sélectionnés	X	X	X
	Filtre des résultats			X

Zoomer

Outil		Animation	Mouvement standard	Analyse de mouvement
	Zoom au mieux. Change l'échelle du chronogramme.	X	X	X
	Zoom avant. Agrandit la taille du chronogramme pour permettre un positionnement plus précis des clés et de la barre de temps.	X	X	X
	Zoom arrière. Réduit la taille du chronogramme pour afficher un intervalle de temps plus grand dans la fenêtre.	X	X	X
	Rassembler le MotionManager	X	X	X
	Développer le MotionManager	X	X	X
