Références du composant

Vous pouvez affecter des références de composant à un composant ou à tous les composants de premier niveau d'un assemblage.

Dans la boîte de dialogue Références de composant, vous pouvez affecter des références de composants aux composants de premier niveau d'un assemblage. Pour ouvrir la boîte de dialogue, cliquez à l'aide du bouton droit de la souris sur le nom de l'assemblage dans l'arbre de création FeatureManager, puis cliquez sur Editer les références de composant.

La boîte de dialogue Propriétés du composant vous permet d'attribuer une valeur de référence de composant différente à chaque occurrence d'un composant dans un assemblage.

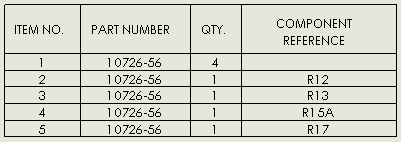

Par exemple, Références du composant vous permet de stocker les désignations de référence pour un assemblage de harnais électrique ou de carte de circuits imprimés. Lorsque des occurrences différentes du même composant ont des valeurs différentes pour Références du composant, vous pouvez les afficher sous forme d'éléments de ligne séparés dans une nomenclature. Dans les mises en plan, vous pouvez également associer la valeur d'une référence de composant au texte d'une bulle.

Dans les assemblages, cliquez à l'aide du bouton droit de la souris sur un composant, cliquez sur Propriétés du composant , puis définissez une valeur pour Références du composant. La valeur apparaît entre accolades { } à la fin de la chaîne du nom du composant dans l'arbre de création FeatureManager.

Dans les assemblages ou les mises en plan, lors de l'insertion d'une colonne dans une nomenclature, sélectionnez REFERENCES DU COMPOSANT pour Type de colonne.

Dans les mises en plan, lors de l'insertion de bulles, sélectionnez Références du composant pour Texte de bulle.

Pour lier des bulles aux valeurs des références du composant, la mise en plan doit contenir une nomenclature comportant une colonne REFERENCE DE COMPOSANT.
