Pour pouvoir servir de Coude dans SOLIDWORKS Routing, un composant doit remplir les conditions suivantes.
Les noms des esquisses et des cotes de routage sont sensibles à la casse.
Arc du coude
- Une esquisse nommée Arc du coude
- Un arc représentant la ligne de construction du coude, avec des cotes nommées:
-
Rayon de courbure@Arc du coude
-
Angle de courbure@Arc du coude
Exemple:
Routage
- Une esquisse:
- nommée Routage
- sur un plan normal à une extrémité de l'arc

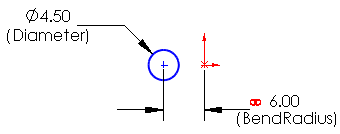

- Un cercle représentant le diamètre extérieur du coude, avec une cote nommée Diamètre@Routage
- Une cote entre le centre du cercle et le centre de l'arc:
- nommée Rayon de courbure@Routage
- liée à Rayon de courbure@Arc du coude
Exemple:
Fonction
Une
Balayage
en utilisant :
-
Routage comme Profil
-
Arc du coude comme Trajectoire
- L'option Fonction mince pour définir l'épaisseur de la paroi
Exemple:
