Positionner des pièces avec le trièdre

Vous pouvez utiliser le trièdre pour positionner des pièces dans un routage avec plus de précision (pour tuyaux, tubes flexibles et électrique).

Pour afficher le trièdre chaque fois que vous positionnez une pièce, cliquez sur Outils > Options > Routage, puis sélectionnez l'option Utiliser le trièdre pour positionner et orienter les composants à l'insertion.

Vous pouvez également cliquer sur une pièce à l'aide du bouton droit de la souris et sélectionner Déplacer l'accessoire avec le trièdre.



Toute action suivante, comme un clic dans la zone graphique, ferme le trièdre.

Rotation d'une pièce avec le trièdre

Vous pouvez pivoter une pièce après l'avoir placée dans un routage.

  1. Placez le trièdre (voir Positionner des pièces avec le trièdre).

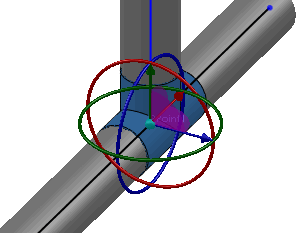

  2. Cliquez et tournez le cercle approprié dans le trièdre pour orienter la pièce. Chaque cercles dans le trièdre tourne la pièce dans une direction différente.
    Les degrés de la rotation s'affichent et la pièce tourne.

  3. Relâchez le bouton de la souris lorsque vous atteignez la position souhaitée.

Déplacement d'une pièce avec le trièdre

Vous pouvez déplacer une pièce après l'avoir placée dans un routage.

  1. Placez le trièdre (voir Positionner des pièces avec le trièdre).
  2. Cliquez et glissez une poignée pour déplacer la pièce.
    La pièce se déplace sur la distance affichée et les tuyaux apparaissent déconnectés.

  3. Relâchez le bouton de la souris lorsque vous atteignez la position souhaitée.
    Les tuyaux sont reconnectés, sauf lorsque vous déplacez la pièce hors de l'alignement et dans ce cas, des guides s'affichent, telles qu'indiquées.

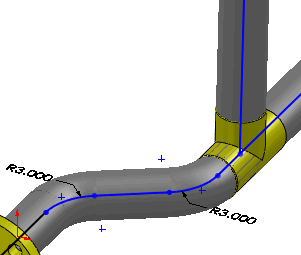

  4. Convertissez les guides en routage à l'aide de Routage automatique . Vous pouvez également cliquer à l'aide du bouton droit de la souris sur un guide et sélectionner Convertir les guides.
    Les guides sont convertis en routage.

    Ils ne s'affichent que dans la session d'édition pour laquelle les accessoires sont déplacés à l'aide d'un trièdre.
