Il existe de subtiles différences selon que vous ajoutez des composants de routage dans un sous-assemblage de routage ou dans l'assemblage de premier niveau.

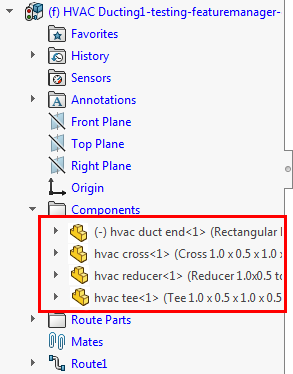

Lorsque les composants de routage font partie du sous-assemblage de routage
Lorsque les composants de routage sont ajoutés lors de l'édition d'un routage, les pièces sont ajoutées en tant que composants du sous-assemblage de routage. Les composants qui font partie du sous-assemblage de routage peuvent être déplacés lors de l'édition d'un routage par la cotation de l'esquisse 3D du routage. Les cotes de l'esquisse 3D déterminent les emplacements des points de raccordement et des composants de routage.
| Sans les cotes de l'esquisse : |
Avec les cotes de l'esquisse : |
|
|
Les points de raccordement sont cachés pour des raisons de clarté.

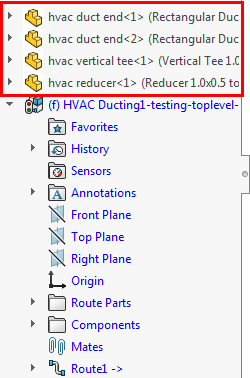

Lorsque les composants de routage font partie de l'assemblage de premier niveau
Lorsque les composants de routage sont ajoutés en dehors de l'édition du sous-assemblage de routage, les pièces sont ajoutées en tant que composants de l'assemblage de premier niveau. Les composants de l'assemblage de premier niveau ne peuvent pas être déplacés lors de l'édition du routage. La cotation de l'esquisse 3D du routage n'affectera pas le placement des composants de routage, mais peut être utilisée pour définir des trajectoires de routage spécifiques.
Pour utiliser un composant d'assemblage de premier niveau dans un routage, cliquez à l'aide du bouton droit de la souris sur le point de raccordement du composant et sélectionnez Ajouter au routage.
| Composants de routage totalement contraints à l'aide de contraintes avant le routage : |
Segments de routage ajoutés aux composants de routage après le routage : |
|
|
Les points de raccordement sont cachés pour des raisons de clarté.
