Ajouter une pente

Pour ajouter une pente de routage de tuyauterie:

  1. Ouvrez un assemblage de routage et cliquez sur Tuyauterie > Editer le routage (barre d'outils Routage).
  2. Cliquez avec le bouton droit sur l'entité d'esquisse à l'emplacement auquel vous souhaitez ajouter la pente et sélectionnez Ajouter une pente add_slope_button.
  3. Dans le PropertyManager Pente de tuyau, sous Segments du routage, sélectionnez les segments de routage à incliner. Ils doivent être alignés par rapport à l'axe du premier segment.
  4. Dans la zone graphique, effectuez un glisser-déposer des accessoires vers les segments de routage depuis la bibliothèque de conception ou les bibliothèques de routage.
    Vous ne pouvez pas ajouter un accessoire à une pente si l'accessoire a été fixé ou possède une contrainte externe empêchant le déplacement de l'accessoire.
  5. Sélectionnez le Plan de gravité.
    Les segments de routage doivent être situés sur ce plan.
  6. Sélectionnez un Point de départ.
    Le point de départ doit être un point fixe que les segments de routage peuvent utiliser pour pivoter et créer la pente.
  7. Entrez l'angle de rotation de la Pente, exprimé sous forme de rapport ou de cote d'angle en degrés.
  8. Pour ajouter un jeu de soudure, sélectionnez Jeu de soudure Tool_WeldGap_Piping.gif et sélectionnez les segments dans la case Segments de routage dans le PropertyManager.
  9. Pour définir une modification du jeu de soudure, sélectionnez Modifier le jeu par défaut et spécifiez une valeur.
  10. Cliquez sur Axe en haut du PropertyManager, puis cliquez sur PM_OK.gif pour ajouter une pente et laissez le PropertyManager ouvert.

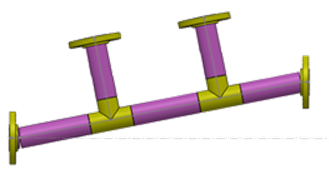

La pente est ajoutée aux segments de routage.

Ajouter une pente

Vous pouvez modifier la pente en sélectionnant le segment de routage et en cliquant avec le bouton droit de la souris sur Modifier la pente edit_slope_button. Pour supprimer la pente, cliquez avec le bouton droit de la souris sur le segment et sélectionnez Supprimer la pente remove_slope_button. Vous pouvez également annoter les pentes dans les mises en plan et les nomenclatures.
