Cette rubrique décrit comment ajouter un prolongateur après avoir fractionné le routage.
- Ouvrez un assemblage de routage en mode Editer le routage.
-
Cliquez à l'aide du bouton droit de la souris sur l'entité d'esquisse à l'endroit où vous souhaitez diviser le routage et sélectionnez .
Un point de fractionnement est ajouté à l'endroit où les entités d'esquisse se séparent.
- Sélectionnez le point de fractionnement et cliquez sur .
- Dans la bibliothèque de conception, faites glisser un composant de prolongateur vers le point de fractionnement.
Le prolongateur prend en charge diverses tailles de câble. Sélectionnez la configuration du composant de prolongateur à utiliser en fonction de la taille du câble.
- Dans le PropertyManager Ajouter un prolongateur, saisissez un nom pour le prolongateur et sélectionnez les options pour ajouter une table de connecteurs et une nomenclature, si vous le souhaitez.
- Cliquez sur

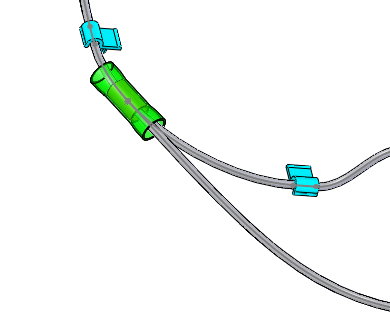

. Le prolongateur est ajouté à l'arbre de création FeatureManager.
Vous pouvez ajouter des composants de prolongateur aux routages avec la commande Ajouter au routage. Vous pouvez ajouter des prolongateurs dans la zone graphique et lui connecter des routages existants.
