Conventions de l'arbre de création FeatureManager

L'arbre de création FeatureManager, situé sur le côté gauche de la fenêtre SOLIDWORKS, donne une vue de la conception de la pièce, l'assemblage ou la mise en plan active.

L'arbre de création FeatureManager utilise les conventions suivantes :

S'affiche avant l'icône d'un objet et indique que l'objet contient des objets associés. Cliquez sur pour développer l'objet.
Pour réduire tous les objets développés en une seule fois, cliquez sur Maj + C ou cliquez à l'aide du bouton droit de la souris sur le nom de document en haut de l'arborescence, puis cliquez sur Rassembler.
S'affiche avant les fonctions, les pièces et les assemblages si une modification requiert la reconstruction du modèle.
S'affiche après le nom de la pièce si les pièces sont figées par la barre de blocage.
S'affiche pendant qu'une vue de mise en plan est mise à jour.

Esquisses

Les esquisses précédées par :

(+) Sur-contrainte
(–) Sous-contrainte
(?) Impossible de résoudre l'esquisse
Aucun préfixe Totalement contrainte

Errors and Warnings

Les erreurs et les avertissements s'affichent avant les icônes de pièce, de fonction et d'esquisse. La boîte de dialogue Qu'est-ce qui ne va pas ? et les info-bulles décrivent les erreurs et les avertissements.

Erreur dans le modèle
Erreur dans la fonction
Avertissement sous le nœud
Avertissement dans la fonction

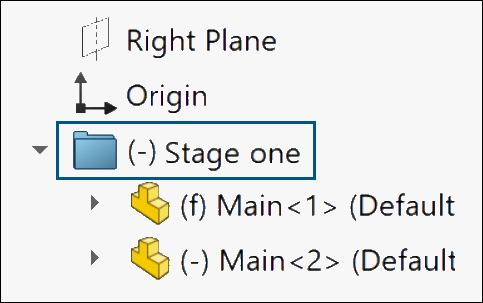

Indicateur de problèmes relatifs aux dossiers

Un préfixe (-) s'affiche à côté du nom des dossiers dont certains composants présentent des problèmes.

Dans les pièces, le préfixe indique que certaines fonctions comportent des esquisses sous-contraintes ou des références manquantes. Dans les assemblages, le préfixe signale les composants sous-contraints.

Le préfixe s'affiche également pour signaler les sous-dossiers contenant des fonctions ou des composants présentant ces problèmes.

Assemblage

Dans un assemblage, chaque occurrence d'un composant est suivie d'un nombre entre crochets pointus <n> correspondant au nombre de ses occurrences.

La position des composants d'assemblage est indiquée comme suit :

(+) Sur-contrainte
(–) Sous-contrainte
(?) Non résolue
(f) Position fixe (verrouillée sur place)

Les contraintes d'assemblages précédées de :

(+) Sur-contraignent la position de composants dans l'assemblage
(?) Non résolue

Les préfixes s'affichent dans un nom de dossier lorsque le dossier contient des composants surdéfinis, des composants sous-définis et uniquement des composants fixes.

(+) Contient au moins un composant sur-contraint.
(–) Contient au moins un composant sous-contraint.
(f) Contient uniquement des composants fixes.

Si un dossier contient un composant qui n'est pas fixe, le préfixe fixe ne s'affiche pas dans le nom du dossier.

Références externes

Pour l'état des références externes, les symboles suivants s'affichent après le nom de la pièce ou de la fonction :

–> Référence externe
-> * Référence externe verrouillée
-> x Référence externe rompue
Pour cacher le symbole x, cliquez sur Outils > Options > Options du système > Références externes et décochez l'option Afficher un « x » dans l'arbre de création FeatureManager pour les références externes rompues.
-> ? Référence externe hors contexte
{->} La fonction contient une esquisse avec des références externes.
->{->} La fonction contient une référence externe et une esquisse avec une référence externe.
{-> *x?} La fonction contient des esquisses avec des références externes dans plusieurs états.

Exemples de symboles de références externes :

Fonction qui contient une esquisse avec des références externes. Fonction qui contient une référence externe et une esquisse avec une référence externe. Fonction qui contient des esquisses avec des références externes dans plusieurs états.
