Répétitions linéaires et le PropertyManager Répétition linéaire

Les répétitions linéaires permettent de créer plusieurs occurrences d'une fonction (ou d'une série de fonctions) qu'il est possible d'espacer de manière uniforme le long d'une ou de deux trajectoires linéaires. Vous pouvez également répéter des plans et des axes.

Fonction d'origine Répétition linéaire - deux directions
Répétition linéaire - une seule direction Répétition linéaire - deux directions

Répétition de la fonction d'origine uniquement dans la Direction 2

Les occurrences d'une répétition héritent des propriétés visuelles de la fonction d'origine lorsque vous sélectionnez Propager les propriétés visuelles dans le PropertyManager.

Pour créer une répétition linéaire:

  1. Créez une ou plusieurs fonctions à répliquer. Vous pouvez également répéter des plans et des axes.
  2. Cliquez sur Répétition linéaire (barre d'outils Fonctions) ou sur Insertion > Répétition/Symétrie > Répétition linéaire.
  3. Définissez les options du PropertyManager.
  4. Cliquez sur .

Le PropertyManager Répétition linéaire

Le PropertyManager Répétition linéaire apparaît lorsque vous répétez une ou plusieurs fonctions sur une ou deux trajectoires linéaires.

Pour accéder à ce PropertyManager :

Cliquez sur Répétition linéaire (barre d'outils Fonctions) ou sur Insertion > Répétition/Symétrie > Répétition linéaire.

Certains champs acceptant une saisie numérique vous permettent de créer une équation en saisissant = (signe égal) et en sélectionnant des variables globales, fonctions et propriétés de fichier dans une liste. Voir Entrée directe d'équations dans les PropertyManagers.

Direction 1

Direction de la répétition Définit la direction de la répétition dans la Direction 1. Sélectionnez une arête linéaire, une ligne, un axe, une cote, des faces et des surfaces planes, des faces et des surfaces coniques, des arêtes circulaires et des plans de référence. Cliquez sur Inverser la direction pour inverser la direction de la répétition.
Espacement et occurrences Définit indépendamment le nombre d'occurrences et l'espacement.

Espacement

Définit l'espacement entre les occurrences de la répétition dans la Direction 1.

Nombre d'occurrences

Définit le nombre d'occurrences de la répétition dans la Direction 1. Ce nombre inclut les fonctions ou sélections d'origine.
Jusqu'à la référence Définit le numéro de l'occurrence et l'espacement en fonction de la géométrie de référence sélectionnée.

Géométrie de référence

Définit la géométrie de référence qui contrôle la répétition.

Distance de décalage

Définit la distance de la dernière occurrence de la répétition à partir de la géométrie de référence.

Inverser la direction du décalage

Inverse la direction dans laquelle la répétition est décalée par rapport à la géométrie de référence.

Point central

Calcule la distance du décalage de la géométrie de référence au centre de gravité de la fonction répétée.

Référence sélectionnée

Calcule la distance du décalage de la géométrie de référence à une fonction d'origine référence de géométrie.

Référence d'origine

Définit la géométrie de la fonction d'origine à utiliser pour calculer la distance du décalage.

Direction 2

Crée une répétition dans une seconde direction.

Symétrique Crée une répétition symétrique dans Direction 2 à l'aide de la fonction d'origine et des paramètres de Direction 1.

Direction de la répétition Définit la direction de la répétition Direction 2. Sélectionnez une arête linéaire, une ligne, un axe, une cote, des faces et des surfaces planes, des faces et des surfaces coniques, des arêtes circulaires et des plans de référence.
Espacement et occurrences Définit indépendamment le nombre d'occurrences et l'espacement.

Espacement

Définit l'espacement entre les occurrences de la répétition dans la Direction 1.

Nombre d'occurrences

Définit le nombre d'occurrences de la répétition dans la Direction 1. Ce nombre inclut les fonctions ou sélections d'origine.
Décalage par rapport à la référence Définit le numéro de l'occurrence et l'espacement en fonction de la géométrie de référence sélectionnée.

Géométrie de référence

Définit la géométrie de référence qui contrôle la répétition.

Distance de décalage

Définit la distance de la dernière occurrence de la répétition à partir de la géométrie de référence.

Inverser la direction du décalage

Inverse la direction dans laquelle la répétition est décalée par rapport à la géométrie de référence.

Point central

Calcule la distance du décalage de la géométrie de référence au centre de gravité de la fonction répétée.

Référence sélectionnée

Calcule la distance du décalage de la géométrie de référence à la fonction d'origine référence de géométrie sélectionnée.

Référence d'origine

Définit la géométrie de la fonction d'origine à utiliser pour calculer la distance du décalage.
Répétition de la fonction d'origine uniquement Crée une répétition linéaire dans la Direction 2 en utilisant uniquement les fonctions d'origine, sans réplication des occurrences de la répétition dans la Direction 1.
Option Répétition de la fonction d'origine uniquement activée. Seule la fonction d'origine est répliquée dans la Direction 2. Option Répétition de la fonction d'origine uniquement désactivée. La répétition linéaire entière est répliquée dans la Direction 2.

Fonctions à répéter

Fonctions à répéter Crée la répétition en utilisant la fonction que vous sélectionnez comme fonction d'origine.

Faces à répéter

Faces à répéter Crée la répétition en utilisant les faces qui constituent la fonction. Sélectionnez toutes les faces de la fonction dans la zone graphique. Cela est utile avec les modèles qui ne font qu'importer les faces qui constituent la fonction, et non la fonction elle-même.
Lorsque vous utilisez Faces à répéter, la répétition doit demeurer à l'intérieur d'une même face ou frontière. Elle ne peut pas franchir les frontières d'une face ou d'un contour. Par exemple, un enlèvement de matière traversant toute la face ou différents niveaux (comme dans le cas d'un bord relevé) crée un contour et des faces distinctes, empêchant ainsi la répétition de se propager.

Corps à répéter

Corps volumiques/surfaciques à répéter Crée la répétition en utilisant les corps que vous sélectionnez dans une pièce à corps multiples.
Pièce à corps multiples avec Corps à répéter Répétition linéaire appliquée

Géométrie de référence

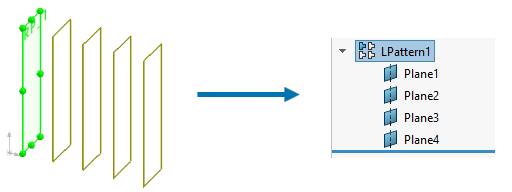

Plan ou axe de référence à répéter

Crée la répétition en utilisant le plan ou l'axe que vous sélectionnez.
Limitations :
  • Si un plan contient une esquisse, la répétition de plan ne répète pas l'esquisse.
  • Une répétition ne peut contenir qu'une seule entité de géométrie de référence : soit un plan, soit un axe.

Occurrences à omettre

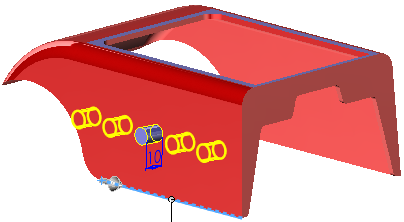

Occurrences à omettre Omet les occurrences de la répétition que vous sélectionnez dans la zone graphique lorsque vous créez la répétition. Le pointeur prend la forme lorsqu'il est au-dessus de chaque occurrence de répétition. Cliquez pour sélectionner une occurrence de répétition. Les coordonnées de l'occurrence apparaissent. Pour restaurer une occurrence de répétition, cliquez à nouveau sur celle-ci.

Zone d'action de la fonction

Appliquez les fonctions à une ou plusieurs pièces à corps multiples en sélectionnant Répétition de géométrie sous Options, et en utilisant Zone d'action de la fonction pour choisir les corps qui incluront la fonction.
Créez le modèle auquel vous voulez ajouter les fonctions des pièces à corps multiples avant d'ajouter ces fonctions.
  Tous les corps Applique la fonction à tous les corps chaque fois que la fonction est régénérée. Si vous ajoutez des corps au modèle qui sont traversés par la fonction, ces nouveaux corps sont régénérés pour inclure cette dernière.

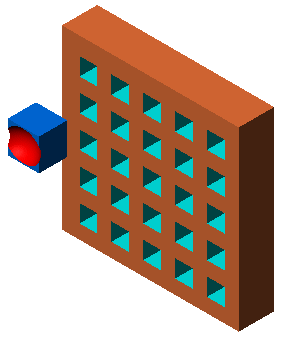

Fonctions Extrusion et Dôme appliquées à tous les corps
  Corps sélectionnés Applique la fonction aux corps que vous sélectionnez. Si vous ajoutez au modèle des corps traversés par la fonction, vous devez utiliser l'option Editer la fonction pour éditer la fonction de répétition, sélectionner ces corps, puis les ajouter à la liste des corps sélectionnés. Si vous ne les ajoutez pas à cette liste, ils demeurent intacts.

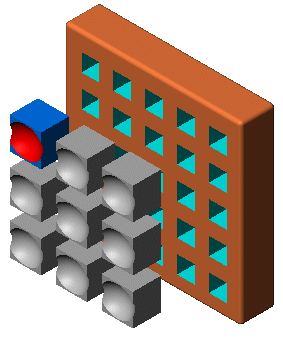

Fonctions Extrusion et Dôme appliquées au corps sélectionné
  Sélection automatique (Disponible si vous cliquez sur Les corps sélectionnés) Si vous créez un modèle avec des pièces à corps multiples, la fonction traite automatiquement toutes les pièces traversées concernées. L'option Sélection automatique est plus rapide que l'option Tous les corps, puisqu'elle traite uniquement les corps présents dans la liste initiale et ne régénère pas le modèle entier. Si vous cliquez sur Corps sélectionnés et que vous désactivez l'option Sélection automatique, vous devez sélectionner les corps à inclure dans la zone graphique.
Corps affectés (Disponible si vous désactivez Sélection automatique) Sélectionnez les corps à affecter dans la zone graphique.

Options

Varier l'esquisse Permet à la répétition de changer.
Répétition de géométrie Crée la répétition en utilisant uniquement la géométrie (faces et arêtes) des fonctions, plutôt qu'en répétant et résolvant chaque occurrence de la fonction. L'option Répétition de géométrie accélère la création et la reconstruction de la répétition. Vous ne pouvez pas créer de répétitions géométriques de fonctions dont les faces sont fusionnées avec le reste de la pièce.
Propager les propriétés visuelles Permet de propager les couleurs, textures et données de représentation de filetage SOLIDWORKS à toutes les occurrences des répétitions.

Occurrences à varier

Cette option est uniquement disponible lorsque vous sélectionnez une fonction pour l'occurrence de répétition.

Incréments de la direction 1

Incrément d'espacement de la direction 1 Incrémente de façon cumulative l'espacement entre les centres des occurrences de répétition dans Direction 1.

Par exemple, si l'espacement entre les lignes dans la répétition est de 1,5 mm, et que vous entrez 0,3 mm pour Incrément d'espacement, la deuxième ligne est positionnée à 1,8 mm de la première, la troisième ligne est positionnée à 2,1 mm de la seconde, la quatrième ligne est positionnée à 2,4 mm de la troisième.
  Choisir les cotes des fonctions devant varier dans la Direction 1 Affiche les cotes de la fonction d'origine dans une table. Dans la zone graphique, cliquez sur les cotes de la fonction d'origine pour afficher la table. Ajouter une valeur dans la colonne Incrément peut augmenter ou diminuer la taille et la forme de la cote de fonction pour Direction1.
Les mêmes champs s'appliquent à Incréments de la direction 2.

Occurrences modifiées

Répertorie les occurrences individuelles qui sont modifiées. Elles sont identifiées par leur nombre de colonne et ligne dans la répétition.

Pour modifier une occurrence individuelle, cliquez avec le bouton gauche sur le marqueur d'occurrence dans la zone graphique et cliquez sur Modifier l'occurrence. Vous pouvez entrer des valeurs pour remplacer l'espacement et les cotes dans le symbole.

Pour supprimer une occurrence modifiée, cliquez avec le bouton droit de la souris sur l'occurrence dans la boîte et cliquez sur Supprimer. Pour supprimer toutes les occurrences modifiées, cliquez avec le bouton droit de la souris dans la boîte, puis cliquez sur Effacer tout.
