Les attributs évalués suivent et affichent automatiquement les modifications de maturité pour les mises en plan SOLIDWORKS enregistrées sur 3DEXPERIENCE platform.
Avantages : Les attributs évalués facilitent le suivi des modifications de maturité et l'affichage de l'historique d'une mise en plan sans mises à jour manuelles.
Un cas d'utilisation typique commence par la création d'un modèle de routage avec des tâches d'approbation pour un concepteur et un fabricant. Chaque tâche est approuvée à l'aide de la commande Action de modification dans MySession, ce qui met à jour la maturité de la mise en plan. Une fois toutes les tâches approuvées, l'état de la mise en plan passe à Distribué.
Le flux de travail pour cette fonction se déroule comme suit :
- Ouvrez un fichier de mise en plan dans SOLIDWORKS.

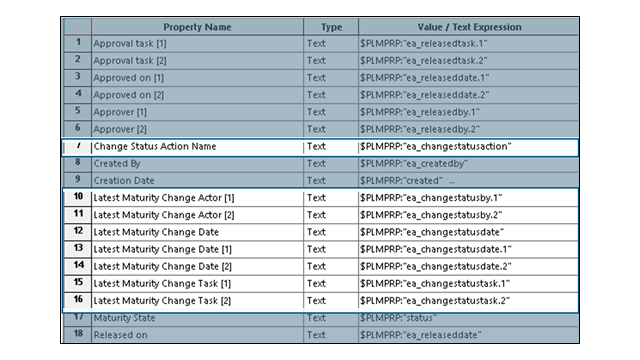

- Ajoutez des annotations qui référencent les propriétés PLM suivantes :
- ea_changestatusaction: l'action de modification utilisée pour promouvoir la mise en plan.
- ea_changestatusdate: la date des modifications de maturité.
- ea_changestatusby[i] : l'utilisateur qui a effectué la modification de maturité.
- ea_changestatustask[i]: la tâche utilisée pour exécuter la modification de maturité.
- Enregistrez la mise en plan sur 3DEXPERIENCE platform afin que les attributs soient enregistrés.
- Reconstruisez la mise en plan dans SOLIDWORKS pour vous assurer que les annotations s'affichent correctement.
- Dans MySession, utilisez la commande Action de modification ou Modifier l'état pour mettre à jour l'état de la mise en plan, par exemple En traitement, Figé, Distribué et Obsolète.
- Ouvrez la mise en plan dans 3DPlay ou dans toute visionneuse Web prise en charge pour voir les annotations mises à jour et vérifier que les informations sont exactes.
L'utilisation d'attributs évalués présente les limites suivantes :
- Cela ne fonctionne que pour les annotations autonomes et ne prend pas en charge les propriétés dans les tableaux ou combinées avec d'autres.
- En raison de l'indexation, les attributs réguliers peuvent afficher des retards, mais les attributs ea_ sont mis à jour instantanément.
- Les attributs vides, tels que les champs de tâche ou de date, s'affichent sous la forme d'un « - » dans SOLIDWORKS.
- Seuls les formats UDL et PDF sont pris en charge, les formats DXF/DWG n'étant pas pris en charge.
- Les tâches de transitions de maturité sont évaluées uniquement après que la mise en plan a été distribuée ou marquée comme étant obsolète.
