Dans le PropertyManager Nomenclature, vous pouvez aplatir une nomenclature pour afficher les quantités totales de tous les composants.
Avantages : les nomenclatures mises à plat permettent de gagner du temps en calculant le nombre total de composants.

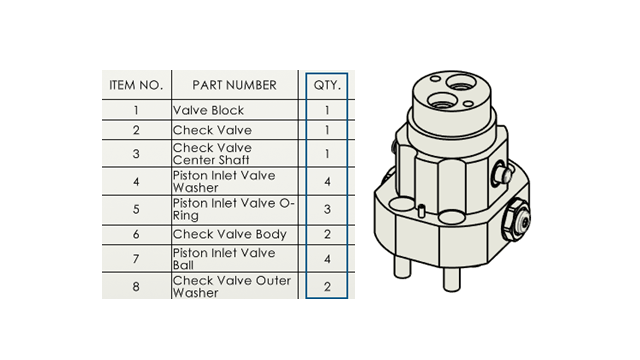

La nomenclature mise à plat affiche les éléments suivants :
- Modèle sous forme de liste de composants sans mise en retrait.
- Une seule occurrence du composant s'il est présent à plusieurs niveaux du modèle.
- Quantité totale de composants lorsqu'elle est précisée à chaque composant.
Pour créer des nomenclatures mises à plat :
- Dans une mise en plan, cliquez sur Nomenclature
(barre d'outils Table) ou sur .
- Dans le PropertyManager, pour Type de nomenclature, sélectionnez Mise à plat.
- Cliquez sur
.
