Vous pouvez trouver et utiliser les attributs électriques plus efficacement dans SOLIDWORKS Routing. Un accès et une barre de recherche améliorés vous permettent de filtrer rapidement les fils et les câbles par valeurs de propriété.
Avantages: Ces améliorations permettent de trouver les attributs électriques plus facilement, de les utiliser plus rapidement, et les rendent plus cohérents avec le reste de SOLIDWORKS Routing.
Les améliorations apportées aux attributs électriques incluent :
-

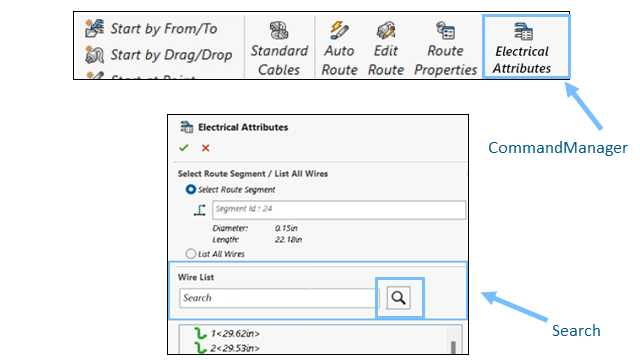

Recherche rapide dans le PropertyManager Attributs électriques
Vous pouvez filtrer la liste des fils en effectuant une saisie dans une nouvelle barre de recherche. Au fur et à mesure que vous tapez, SOLIDWORKS Routing réduit la liste pour qu'elle corresponde à votre recherche en fonction des valeurs de propriété. Il prend en charge les correspondances partielles et n'est pas sensible à la casse. Un message s'affiche si la recherche ne trouve aucune correspondance.
-
Accès facile à partir du CommandManager et du menu
Vous pouvez ouvrir les attributs électriques directement à partir de l'onglet Routage dans le CommandManager ou en accédant à . Vous pouvez également cliquer à l'aide du bouton droit de la souris sur un segment de routage ou sur la fonction Route1 dans un sous-assemblage pour la démarrer.
- Info-bulles d'aide
Lorsque vous passez le curseur sur l'icône Attributs électriques, une info-bulle explique ce que vous voyez dans les attributs électriques du segment de routage sélectionné. Ces informations aident les utilisateurs à comprendre l'outil en un coup d'œil.
-
Meilleure connaissance du contexte
Lorsque vous travaillez dans un assemblage de premier niveau avec plusieurs sous-assemblages, SOLIDWORKS Routing vous invite à choisir l'assemblage de routage pour lequel afficher les attributs électriques. Pour accéder à l'outil, vous pouvez cliquer à l'aide du bouton droit de la souris sur la fonction de routage dans un sous-assemblage. Le PropertyManager Attributs électriques est accessible à partir de l'environnement 3D et des routages de mise à plat.
- Résultats de recherche de câbles plus intelligents
Lorsque vous effectuez une recherche et que le résultat correspond à un conducteur de câble, SOLIDWORKS Routing affiche uniquement le câble et ses conducteurs correspondants, et non la liste complète des conducteurs.
