Spécification d'un modèle Z de dessus

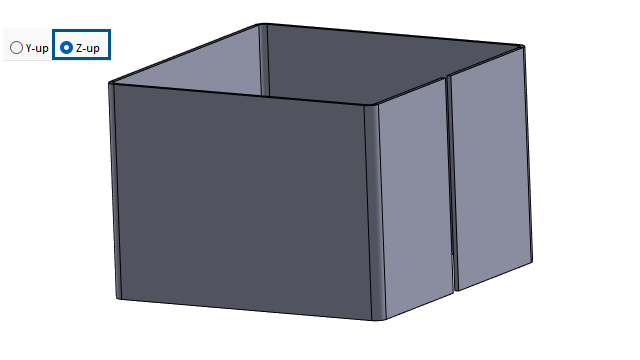

Lorsque vous créez une pièce ou un assemblage, vous pouvez choisir un modèle pour l'orientation Z de dessus.

Lorsque vous créez une pièce, vous pouvez choisir Y de dessus ou Z de dessus et construire à partir du modèle. Dans les versions précédentes, SOLIDWORKS disposait uniquement d'une orientation Y de dessus par défaut.
Les paramètres d'orientation Y de dessus et Z de dessus sont disponibles uniquement pour les modèles par défaut créés par SOLIDWORKS.

Vous pouvez spécifier un modèle SOLIDWORKS Z de dessus par défaut lorsque vous créez un nouveau document SOLIDWORKS.

Après une nouvelle installation, vous pouvez spécifier l'orientation par défaut dans la boîte de dialogue Unités et norme de cotation.

Pour spécifier un modèle Z de dessus lorsque vous créez un nouveau document SOLIDWORKS :
  1. Cliquez sur Nouveau (dans la barre d'outils Standard) ou sur Fichier > Nouveau.
  2. Dans la boîte de dialogue :
    1. Sélectionnez un type de document, tel qu'une pièce ou un assemblage.
    2. Spécifier une option :
      • Y de dessus. L'axe Y pointe vers le haut.
      • Z de dessus. L'axe Z pointe vers le haut.
    3. Cliquez sur OK.
Pour spécifier un modèle Z de dessus dans la boîte de dialogue Unités et norme de cotation :
  1. Pour accéder à la boîte de dialogue Unités et norme de cotation :
    1. Dans l'angle inférieur droit de la fenêtre graphique, dans la barre des tâches, cliquez sur IPS.
    2. Spécifiez les unités :
      • MKS (mètre, kilogramme, seconde)
      • CGS (centimètre, gramme, seconde)
      • MMG (millimètre, gramme, seconde)
      • IPS (pouce, livre, seconde)
    3. Cliquez sur Modifier les unités du document....
  2. Dans la boîte de dialogue Unités et cotes, sous Orientation, spécifiez une option :
    • Y de dessus. L'axe Y pointe vers le haut.
    • Z de dessus. L'axe Z pointe vers le haut.
  3. Cliquez sur OK.
