Un nouveau solveur prévoit avec une plus grande précision l'emplacement et la profondeur des retassures.

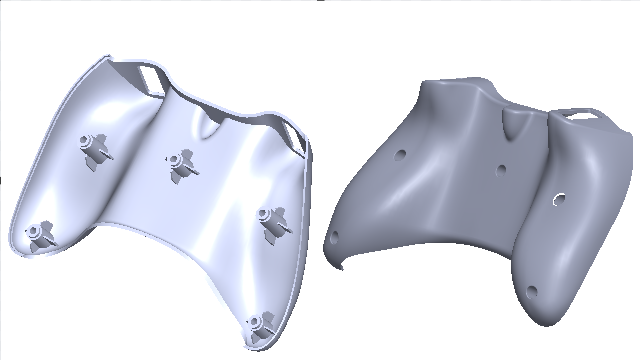

Le nouveau solveur de retassures analyse les fonctions géométriques susceptibles d'induire des retassures, par exemple les nervures, les bossages, les goussets et les congés internes. Le solveur utilise ensuite ces informations géométriques pour effectuer une analyse localisée afin de prédire les profondeurs des retassures. Par exemple, l'image ci-dessus montre des prédictions de retassures améliorées à la surface d'une pièce de contrôleur de jeu dotée de fonctions de bossage et de nervure internes.
Les résultats de retassure sont mis à jour comme suit :
- Le tracé Retassures des résultats de remplissage est renommé Estimation des retassures à la fin du remplissage.
- Un nouveau tracé de Retassures lors de l'éjection est disponible avec les résultats Pack.
- Le tracé Profil retassure des résultats de déformation est supprimé, car la prédiction des retassures basée sur les conditions à la fin du remplissage n'est pas précise. Au lieu de cela, vous pouvez vous reporter au tracé Retassures lors de l'éjection pour examiner l'emplacement et la profondeur des retassures.
Le nouveau solveur de retassures est disponible uniquement pour les procédures de maillage solide-hybride et solide-hexaédrique. La procédure de maillage coque continue d'utiliser le solveur de retassures actuel.
