BIM-Elemente mit Stempeln versehen

Verwenden Sie den Befehl BIMStempel, um BIM-Elemente in einer BIM-Zeichnung zu beschriften und detaillierte Informationen bereitzustellen.

Die Software stellt eine Stempelbibliothek bereit, die eine Reihe von vordefinierten Stempeln für jede Kategorie von BIM-Elementen enthält. Darüber hinaus können Sie benutzerdefinierte Stempel definieren, mit denen Sie zusätzliche Eigenschaften von BIM-Elementen anzeigen können.

Stempel bleiben den BIM-Elementen zugeordnet und werden automatisch aktualisiert, wenn Sie das BIM-Modell ändern.

Der Befehl ermöglicht Folgendes:

• Beschriften Sie ein oder mehrere angegebene BIM-Elemente
• BIM-Elemente nach Kategorie kennzeichnen

Mit zusätzlichen speziellen Werkzeugen können Sie die folgenden BIM-Elemente einzeln oder alle auf einmal beschriften:

• Türen
• Fenster
• Wände

Die speziellen Werkzeuge zum Erstellen von Stempeln sind in einem Flyout im Bereich Beschriften der Menüband-Registerkarte BIM gruppiert.

So versehen Sie spezifizierte BIM-Elemente mit Stempeln:

Hinweis: Stellen Sie, bevor Sie beginnen, sicher, dass der Block, den Sie als Stempel verwenden möchten, vorhanden ist.

1. Isolieren Sie die BIM-Zeichnung, in der Sie die BIM-Elemente beschriften möchten.
2. Verwenden Sie eine der folgenden Möglichkeiten:
   • Klicken Sie im Menüband auf BIM > Beschriften > Stempel einfügen.
   • Klicken Sie im Menü auf BIM > Stempel > Stempel einfügen.
   • Geben Sie BIMStempel ein.
3. Geben Sie den Namen einer Blockdefinition ein und drücken Sie die Eingabetaste.

   Hinweis: Der Befehl verwendet den spezifizierten Block, um alle angegebenen BIM-Elemente unabhängig von ihrem Typ zu kennzeichnen.

4. Spezifizieren Sie im Grafikbereich die zu beschriftenden BIM-Elemente und drücken Sie die Eingabetaste.

   Alle spezifizierten BIM-Elemente werden mit einem Stempel versehen.

So kennzeichnen Sie BIM-Elemente nach Kategorie:

1. Isolieren Sie die BIM-Zeichnung, in der Sie die BIM-Elemente beschriften möchten.
2. Verwenden Sie eine der folgenden Möglichkeiten:
   • Klicken Sie im Menüband auf BIM > Beschriften > Stempel einfügen.
   • Klicken Sie im Menü auf BIM >Stempel > Stempel einfügen.
   • Geben Sie BIMStempel ein.
3. Spezifizieren Sie eine Blockdefinition.
4. Geben Sie die Option Kategorie an.
5. Geben Sie die Kategorie der BIM-Elemente an, die Sie beschriften möchten:
   • Geben Sie den Namen einer Kategorie ein und drücken Sie die Eingabetaste.

     - oder -

     Geben Sie die Option ? an, um die verfügbaren Kategorien im Befehlsfenster aufzulisten.

6. Spezifizieren Sie im Grafikbereich einen Satz von BIM-Elementen.

   Nur die BIM-Elemente der angegebenen Kategorie werden beschriftet.

   Hinweis: Wenn Sie die Kategorie nicht angegeben haben, verwendet der Befehl den gleichen Stempel für alle BIM-Elemente aus der Auswahl.

Fenster-Elemente mit Stempeln versehen

Verwenden Sie Fenster-Stempel, um Fensterelemente innerhalb der .dwg-Datei zu nummerieren.

Sie können alle Fensterelemente aus der BIM-Zeichnung oder einem Satz von angegebenen Fensterelementen mit Stempeln versehen. Der Auswahlsatz kann verschiedene BIM-Elemente enthalten. Nur die Fensterelemente werden beschriftet.

So versehen Sie bestimmte Fenster mit Stempeln:

Hinweis: Stellen Sie, bevor Sie beginnen, sicher, dass der Block, den Sie als Stempel verwenden möchten, vorhanden ist.

1. Isolieren Sie die BIM-Zeichnung, in der Sie die BIM-Elemente beschriften möchten.
2. Geben Sie optional einen Standard-Stempel für Fenster-Elemente an:
   • Klicken Sie in der Palette BIM-Stempelbibliothek mit der rechten Maustaste auf ein Etikett aus der Kategorie Fenster und wählen Sie Als Standard für Fenster festlegen.
3. Verwenden Sie eine der folgenden Möglichkeiten:
   • Klicken Sie im Menüband auf BIM > Beschriften > Fenster kennzeichnen.
   • Klicken Sie im Menü auf BIM > Stempel > Fenster kennzeichnen.
   • Geben Sie BIMStempel ein.
4. Wenn Sie keinen Standard-Stempel angegeben haben, spezifizieren Sie die Blockdefinition.
5. Spezifizieren Sie im Grafikbereich die zu kennzeichnenden Fenster und drücken Sie die Eingabetaste.

   Hinweis: Der Auswahlsatz kann jedes BIM-Element enthalten. Nur die Fenster-Elemente werden beschriftet.

So fügen Sie allen Fenstern Stempel in einer BIM-Zeichnung hinzu:

Hinweis: Stellen Sie, bevor Sie beginnen, sicher, dass der Block, den Sie als Stempel verwenden möchten, vorhanden ist.

1. Isolieren Sie die BIM-Zeichnung, in der Sie die BIM-Elemente beschriften möchten.
2. Geben Sie optional einen Standard-Stempel für Fenster-Elemente an:
   • Klicken Sie in der Palette BIM-Stempelbibliothek mit der rechten Maustaste auf ein Etikett aus der Kategorie Fenster und wählen Sie Als Standard für Fenster festlegen.
3. Verwenden Sie eine der folgenden Möglichkeiten:
   • Klicken Sie im Menüband auf BIM > Beschriften > Alle Fenster kennzeichnen.
   • Klicken Sie im Menü auf BIM > Beschriften > Alle Fenster kennzeichnen.
4. Wenn Sie keinen Standard-Stempel angegeben haben, spezifizieren Sie die Blockdefinition.

   Alle Fenster-Elemente in der Zeichnung werden mit einem Stempel versehen.

Tür-Elemente mit Stempeln versehen

Verwenden Sie Tür-Stempel, um Tür-Elemente innerhalb der .dwg-Datei zu nummerieren.

Sie können alle Tür-Elemente aus der BIM-Zeichnung oder einem Satz von angegebenen Tür-Elementen mit Stempeln versehen. Der Auswahlsatz kann verschiedene BIM-Elemente enthalten. Nur die Tür-Elemente werden beschriftet.

So versehen Sie bestimmte Türen mit Stempeln:

Hinweis: Stellen Sie, bevor Sie beginnen, sicher, dass der Block, den Sie als Stempel verwenden möchten, vorhanden ist.

1. Isolieren Sie die BIM-Zeichnung, in der Sie die BIM-Elemente beschriften möchten.
2. Geben Sie optional einen Standard-Stempel für Tür-Elemente an:
   • Klicken Sie in der Palette BIM-Stempelbibliothek mit der rechten Maustaste auf ein Etikett aus der Kategorie Türen und wählen Sie Als Standard für Türen festlegen.
3. Verwenden Sie eine der folgenden Möglichkeiten:
   • Klicken Sie im Menüband auf BIM > Beschriften > Türen kennzeichnen.
   • Klicken Sie im Menü auf BIM > Stempel > Türen kennzeichnen.
4. Wenn Sie keinen Standard-Stempel angegeben haben, spezifizieren Sie die Blockdefinition.

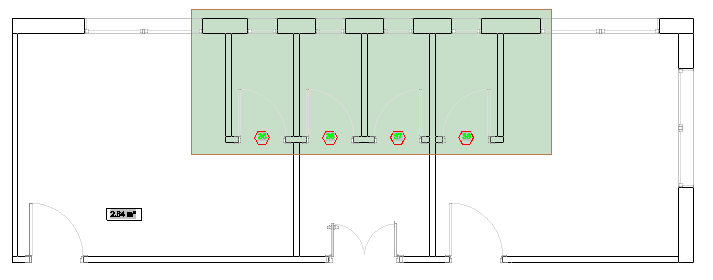

5. Spezifizieren Sie im Grafikbereich die zu kennzeichnenden Türen und drücken Sie die Eingabetaste.

   Hinweis: Der Auswahlsatz kann jedes BIM-Element enthalten. Nur die Tür-Elemente werden beschriftet.



So fügen Sie allen Türen Stempel in einer BIM-Zeichnung hinzu:

Hinweis: Stellen Sie, bevor Sie beginnen, sicher, dass der Block, den Sie als Stempel verwenden möchten, vorhanden ist.

1. Isolieren Sie die BIM-Zeichnung, in der Sie die BIM-Elemente beschriften möchten.
2. Geben Sie optional einen Standard-Stempel für Tür-Elemente an:
   • Klicken Sie in der Palette BIM-Stempelbibliothek mit der rechten Maustaste auf ein Etikett aus der Kategorie Türen und wählen Sie Als Standard für Türen festlegen.
3. Verwenden Sie eine der folgenden Möglichkeiten:
   • Klicken Sie im Menüband auf BIM > Beschriften > Alle Türen kennzeichnen.
   • Klicken Sie im Menü auf BIM > Beschriften > Alle Türen kennzeichnen.
   • Geben Sie BIMStempel ein und geben Sie die Kategorie Türen an.
4. Wenn Sie keinen Standard-Stempel angegeben haben, spezifizieren Sie die Blockdefinition.

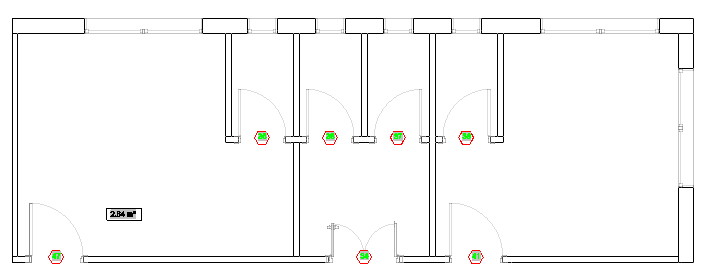

   Alle Tür-Elemente in der Zeichnung werden mit einem Stempel versehen.



Befehlszugriff

Befehl: BIMStempel

Menüband: BIM > Beschriften > Stempel einfügen
